Подготовка воздуха
Подготовка воздуха — это обязательный этап перед подачей сжатого воздуха в пневматическую систему. Его цель — обеспечить чистый, сухой, стабильный и безопасный для оборудования воздух, продлить срок службы пневмокомпонентов и снизить аварийность.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
🧩 Что включает подготовка воздуха?
- Удаление твердых частиц (пыль, ржавчина, окалина), воды и масла.
- Фильтры грубой и тонкой очистки: от 40 мкм до 0,01 мкм.
- Часто используются комбинированные циклонные фильтры + коалесцирующие элементы.
- Удаление влаги из воздуха, особенно критично при температуре ниже точки росы.
- Используются:
- Холодосушители (рефрижераторные) – понижают температуру, конденсируют воду.
- Адсорбционные осушители – поглощают влагу осушающим материалом (силикагель, цеолиты).
- Мембранные осушители – компактные, работают без электроэнергии.
- Стабилизация давления воздуха в системе для защиты оборудования.
- Используются редукторы давления (регуляторы).
- Часто идут в сборке с фильтром (F + R).
4️⃣ Смазка (при необходимости)
- Смазка подвижных элементов пневмоцилиндров и пневмоинструмента.
- Используется маслораспылитель (lubricator), подающий мелкодисперсное масло в поток воздуха.
- Не применяется в системах с сухими компонентами, пищевых/медицинских линиях.
5️⃣ Стабилизация и защита
- Установка обратных клапанов, предохранительных клапанов, систем мягкого запуска.
- Позволяет безопасно запускать/останавливать систему, защищает от скачков давления.
🔧 Оборудование для подготовки воздуха:
Смазчик (L) Подача масла в поток воздуха
Осушитель Удаление влаги

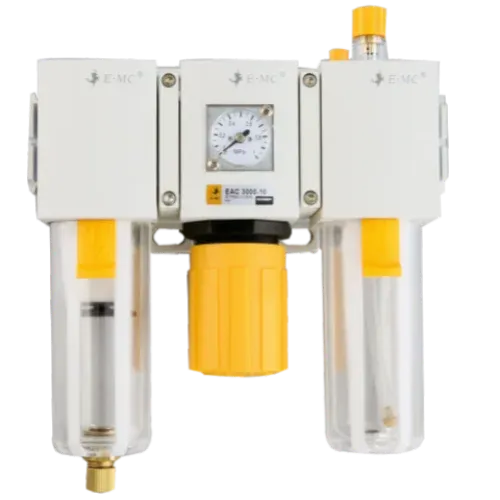

Блок подготовки воздуха (FRL) Комбинированный модуль из F + R + L
Манометр Контроль давления в системе
🏭 Зачем нужна качественная подготовка воздуха?
✔️ Уменьшает количество аварий и поломок
✔️ Повышает стабильность и точность работы системы
✔️ Предотвращает коррозию и загрязнение
✔️ Снижает затраты на ремонт и обслуживание
📌 Применение:
- Промышленные линии
- Автоматизация производства
- Пищевые, фармацевтические и химические установки
- Станки и пневмоинструмент
- Автотранспортные пневмосистемы
-
Блоки подготовки воздуха серии EA- Резьба: 1/8 1/4 3/8 1/2 3/4
- Фильтр-регулятор
- Регулятор
- Фильтрация 40, 5, 0,3 и 0,01мкм
- Угольный фильтр
- Ручной включающий клапан
- Электрический и пневмоуправляемый включающий клапан
- Маслораспылитель
- Сборки по схеме заказчика
-
Блоки подготовки воздуха серии FE
- Резьба: 1/8 1/4 3/8 1/2 3/4 1"
- Фильтрация: 40 и 5мкм
- Прочный стакан
- Большой расход
- Давление: до 12 бар
-
Блоки подготовки воздуха серии E
Резьба: 1/8 1/4 3/8 1/2 3/4 1"
Фильтрация: 40 и 5мкм -
Серия мини микроERM
FEOR
FEOW
ARMFC
-
Блоки подготовки на высокое давление
- Регуляторы давления
- Фильтр-регулятор
- Фильтр
- 35 bar
-
QTY -
Масло пневметическое
-
- -20°С - 40°С -60°С
-
-
Нержавеющая сталь SS316 -
EPRПрецизионные регуляторы давления серии
-
ETV- Пропорциональный регулятор давления -
-
Усиление: 1:2, 1:4
-
Материал: нержавеющая сталь SS304
Давление: 12,5 бар

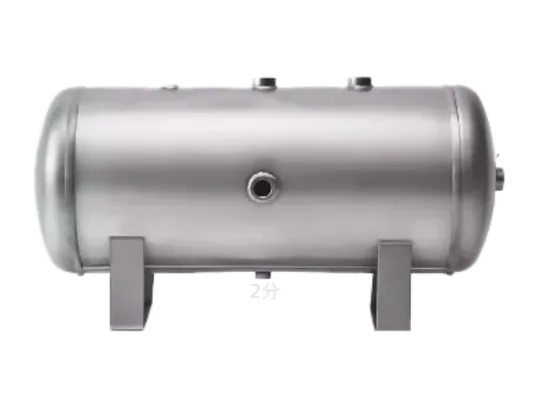

Объем л.: 2, 5, 10, 20Комплектация:
- клапан для слива конденсата
- Предохранительный клапан
- Заглушки на неиспользуемые порты
-
Предохранительные клапаны -
Манометры и датчики давления
Без правильной подготовки воздух может вызывать коррозию трубопроводов, загрязнение клапанов и уплотнений, а также поломки дорогостоящих пневмоцилиндров и распределителей. Поэтому установка фильтра подготовки воздуха и регулятора давления — не просто рекомендация, а техническая необходимость.
Блоки подготовки воздуха
- Фильтр, который задерживает частицы пыли, ржавчины и капли масла;
- Регулятор давления сжатого воздуха, поддерживающий стабильное давление в системе;
- Маслораспылитель, обеспечивающий смазку движущихся частей оборудования.
Компания «Криола» предлагает блоки подготовки воздуха различных серий — от миниатюрных для компактных установок до промышленных моделей высокого давления (до 35 бар).

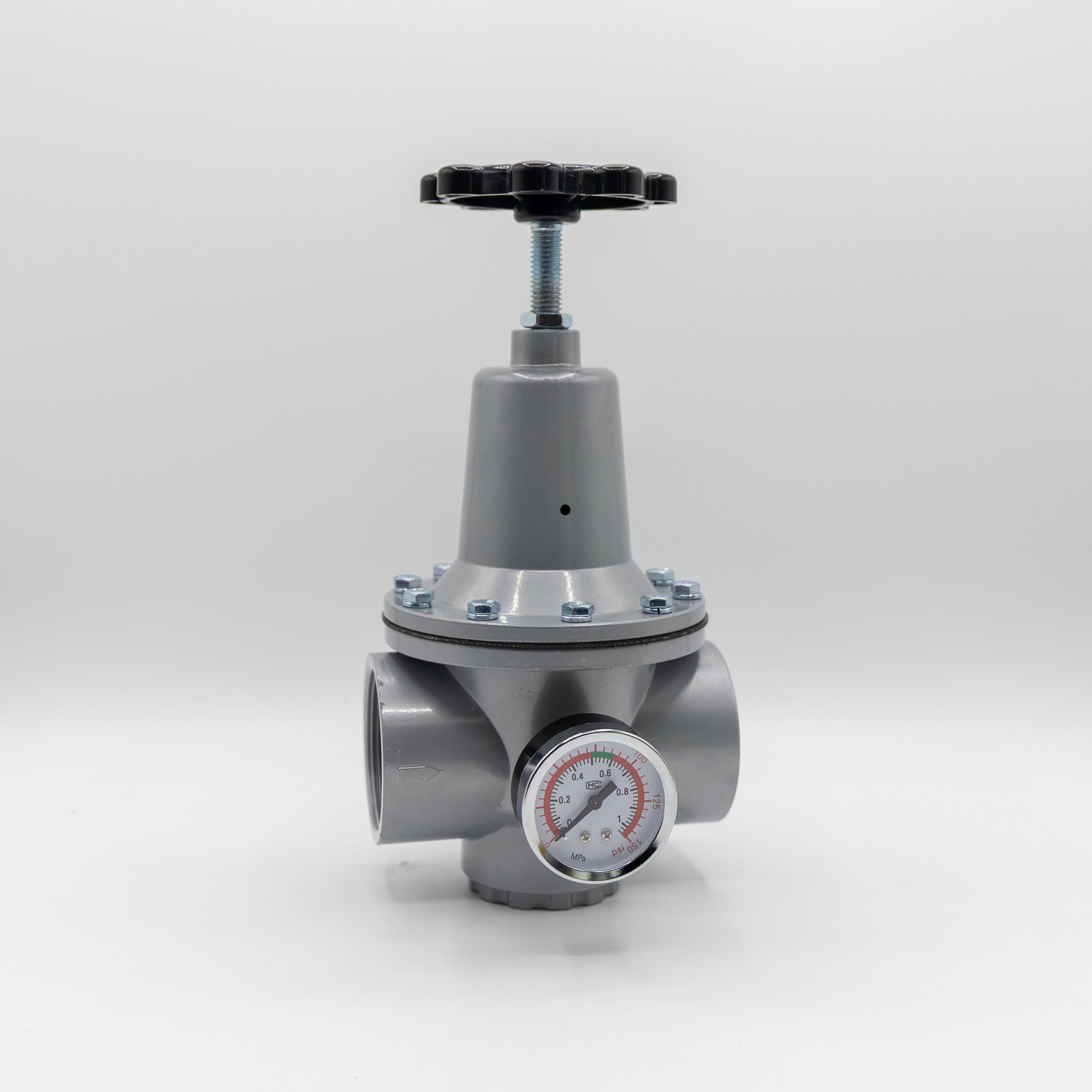

Регуляторы давления сжатого воздуха
В ассортименте представлены регуляторы стандартного, прецизионного и пропорционального типа. Для систем, требующих высокой точности, применяются EPR-регуляторы и ETV-пропорциональные регуляторы давления, позволяющие плавно изменять параметры подачи. Для работы в особых условиях предусмотрены вакуумные и низкотемпературные регуляторы.
Фильтры подготовки воздуха
Использование фильтров продлевает срок службы клапанов, цилиндров и других элементов пневмосети, снижает частоту обслуживания и повышает энергоэффективность системы.
Компания «Криола» поставляет все необходимое для организации эффективной и безопасной подготовки воздуха для пневмосистем. В каталоге представлены решения для стандартных, высокотемпературных, вакуумных и низкотемпературных применений.
Если вам требуется купить блок подготовки воздуха, подобрать регулятор давления сжатого воздуха или организовать комплексную систему воздухоподготовки, специалисты «Криола» помогут выбрать оптимальное решение под любые условия эксплуатации.
