Пневмодроссель
Пневмодроссель — это регулирующий элемент пневматической системы, предназначенный для управления потоком сжатого воздуха. Он изменяет скорость воздушного потока, позволяя точно настраивать работу пневматических цилиндров, клапанов и других компонентов системы.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
Функции пневмодросселя:
- Регулировка скорости движения пневмоцилиндра: Ограничивает подачу воздуха, управляя скоростью штока.
- Контроль давления в системе: Может использоваться для частичной регулировки давления в отдельных ветках системы.
- Оптимизация расхода сжатого воздуха: Снижает избыточное потребление воздуха, повышая эффективность системы.
- Демпфирование пневмоударов: Помогает смягчать резкие изменения давления в системе.
Основные типы пневмодросселей:
- Двустороннего действия: Ограничивают поток воздуха в обоих направлениях. Подходят для регулировки расхода воздуха в любом направлении.
- Пневмодроссели с обратным клапаном: Сочетают регулировку потока в одном направлении и свободное прохождение в другом. Используются для точной настройки работы цилиндров.
- Резьбовые и трубные дроссели: Устанавливаются непосредственно на трубопроводы или пневматические клапаны.
- Мини-дроссели: Компактные элементы для малогабаритных систем.
Материалы:
- Латунь, никелированная латунь – для долговечности и устойчивости к коррозии.
- Нержавеющая сталь – для агрессивных сред и высокой надежности.
- Пластик (нейлон, ПВХ) – легкие и экономичные варианты.
Преимущества использования пневмодросселя:
✔ Уменьшает расход воздуха, снижая затраты на компрессорное оборудование.
✔ Увеличивает срок службы пневмоцилиндров и клапанов.
✔ Прост в установке и регулировке.
Применение:
- Пневмоцилиндры: для управления скоростью хода штока.
- Клапаны управления: регулировка потока воздуха перед клапанами.
- Промышленные пневмосистемы: оптимизация расхода воздуха в автоматизированных линиях.
- Автомобильная промышленность: регулировка потока в тормозных и подвесных системах.
-
ZSC
Пневмодроссель и обратным клапаном дросселирование на выходеДиаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
ZSC... -B
Пневмодроссель с обратным клапаном дросселирование на входеДиаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
ZSC... -С
Пневмодроссель без обратного клапана, дросселирование в обе стороны
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
ZSA
Пневмодроссель с обратным клапаном
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
ZSA... -C
Пневмодроссель без обратного клапана. дросселирование в обе стороны
Диаметр 4 6 8 10 12 14 16
-
ASTL
Пневмодроссель с обратным клапаном
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
EMSC
Пневмодроссель латунный с обратным клапаном, дросселирование на выходе
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
EMSC...-B
Пневмодроссель латунный с обратным клапаном, дросселирование на входе
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 -
SPSL
Пневмодроссель с обратным клапаном, SS316
Диаметр 4 6 8 10 12
Резьба М5 1/8 1/4 3/8 1/2 -
SQF
Пневмодроссель с обратным клапаном
Резьба М5 1/8 1/4 3/8 1/2
-
EASP
Пневмодроссель с управляемым обратным клапаном
Резьба М5 1/8 1/4 3/8 1/2 -

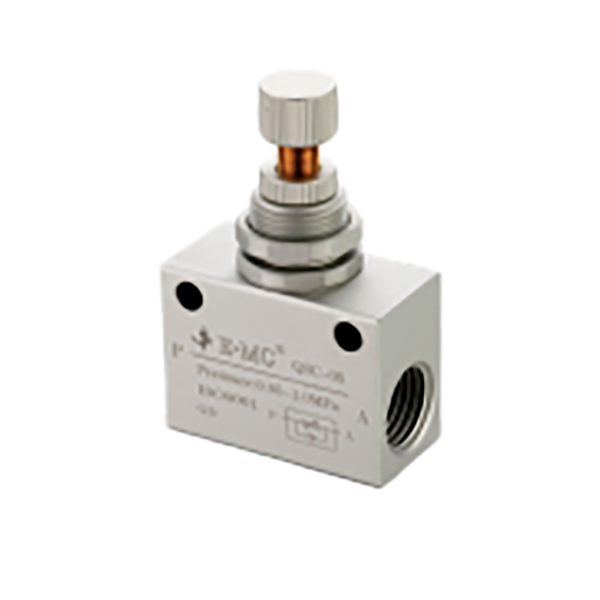

QSC
Пневмодроссель с обратным клапаном резьбовой
Резьба М5 1/8 1/4 3/8 1/2
-

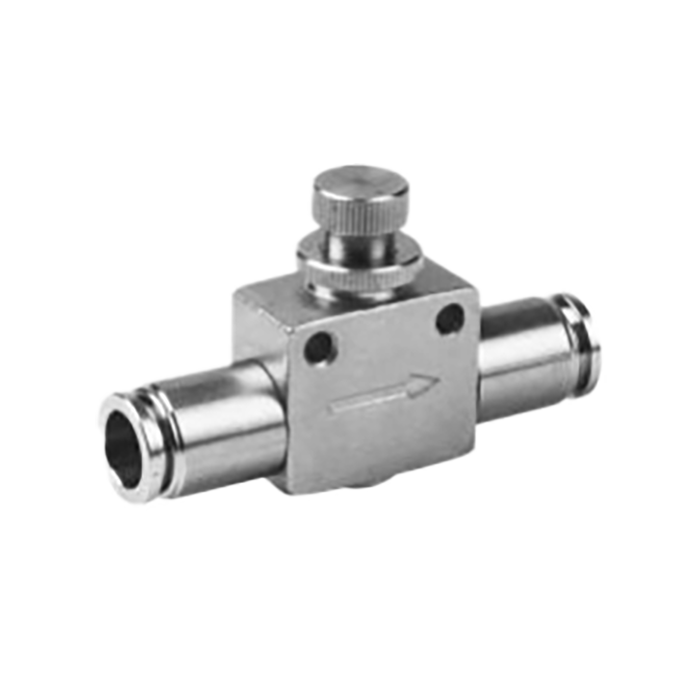

PSA
Пневмодроссель с обратным клапаном резьбовой из нержавеющей стали SS316
Диаметр 4 6 8 10 12 14 16
-

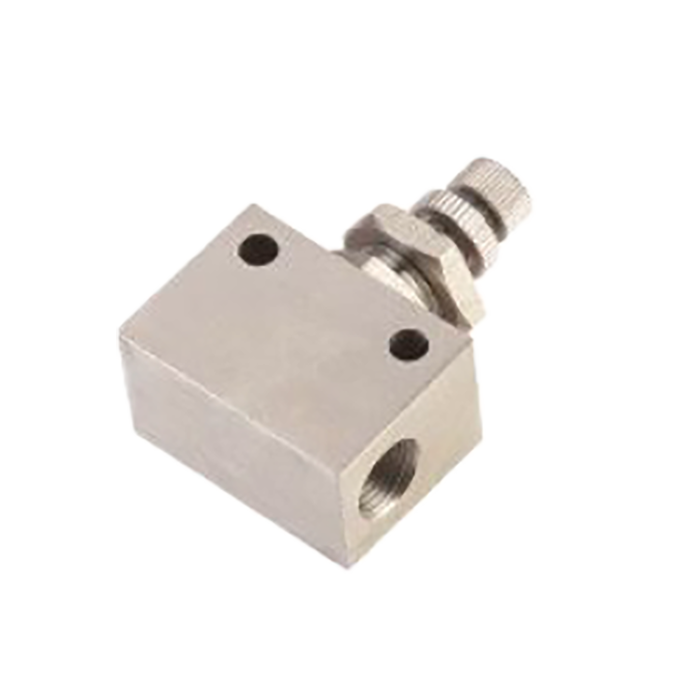

PSC
Пневмодроссель с обратным клапаном резьбовой из нержавеющей стали SS316
Резьба М5 1/8 1/4 3/8 1/2
-
PSD
Пневмодроссель с обратным клапаном резьбовой из нержавеющей стали SS316
Диаметр 4 6 8 10 12 14 16
-

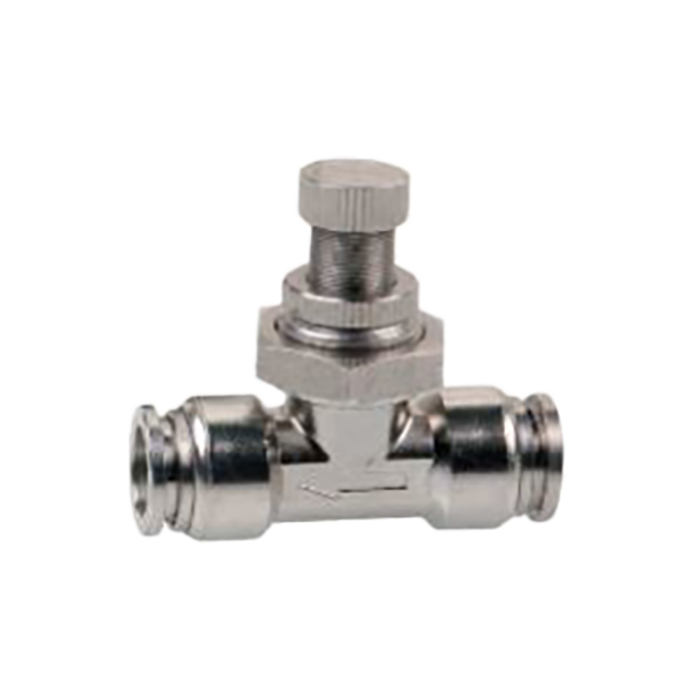

PSD
Пневмодроссель с обратным клапаном резьбовой из нержавеющей стали SS316, под накидную гайку
Диаметр 4 6 8 10 12 14 16
