Фитинги из нержавеющей стали
Фитинги из нержавеющей стали — это соединительные элементы, применяемые в пневматических, гидравлических, газовых и жидкостных системах, где требуется высокая прочность, герметичность и устойчивость к агрессивным средам. Они особенно актуальны для пищевой, фармацевтической, химической и морской промышленности.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
🔩 Преимущества фитингов из нержавеющей стали:
✅ Долговечность — устойчивы к износу, вибрациям и высоким температурам.
✅ Гигиеничность — не вступают в реакцию с продуктами, соответствуют стандартам FDA и 3-A (для пищевой промышленности).
✅ Температурная стойкость — рабочий диапазон от -60°C до +400°C.
✅ Давление — выдерживают давление до 250–400 бар (в зависимости от конструкции и диаметра).
🔧 Типы фитингов из нержавеющей стали:
Прямые, угловые, тройники, переходники
Резьбы: BSP (G), NPT, R, M
Используются для соединения труб и приборов
2. Цанговые фитинги (быстросъемные):
Быстрое подключение трубок без инструмента
Прочные металлические цанги
Герметичное соединение для пневмосистем
3. Штуцеры и муфты:
Подключение гибких шлангов к металлической арматуре
Штуцер + гайка с кольцом или уплотнением
4. Фитинги для сварки:
Без резьбы, используются для трубопроводов высокого давления
Идеальны для стерильных или агрессивных сред
5. Гигиенические фитинги (DIN, ISO, SMS, Clamp):
Используются в пищевой и фармацевтической промышленности
Легко моются, подходят для CIP/SIP систем
🏭 Применение:
Фармацевтика — стерильные среды
Химия и нефтехимия — агрессивные среды, кислоты
Автоматизация и пневматика — подача сжатого воздуха
Судостроение и морская отрасль — стойкость к соленой воде
Очистка воды и сточных вод — долговечность в грязных и влажных условиях
🧱 Марки стали:
AISI 316 / 316L — повышенная стойкость к кислотам, щелочам и морской воде
AISI 316Ti — стабилизирована титаном, устойчива к межкристаллитной коррозии
📌 Как выбрать фитинг из нержавейки:
Среда применения: агрессивная, стерильная, воздух, жидкость
Давление и температура: рабочие условия
Диаметр трубки/шланга
Требуемый стандарт: DIN, ISO, FDA, 3A и т.д.
-
SPC
Фитинг цанговый прямой с резьбой, SS316Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2 3/4 1"
Под ключ -
SPCF
Фитинг цанговый прямой с внутренней резьбой SS316Диаметр 4 6 8 10 12
Резьба М5 1/8 1/4 3/8 1/2
Под ключ -
SPOC
Фитинг цанговый угловой с резьбой, SS316
Диаметр 4 6 8 10 12
Резьба М5 1/8 1/4 3/8 1/2
Под внутренний шестигранник -
SPL
Фитинг цанговый угловой с резьбой, SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
SPLF
Фитинг цанговый угловой с внутренней резьбой, SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -

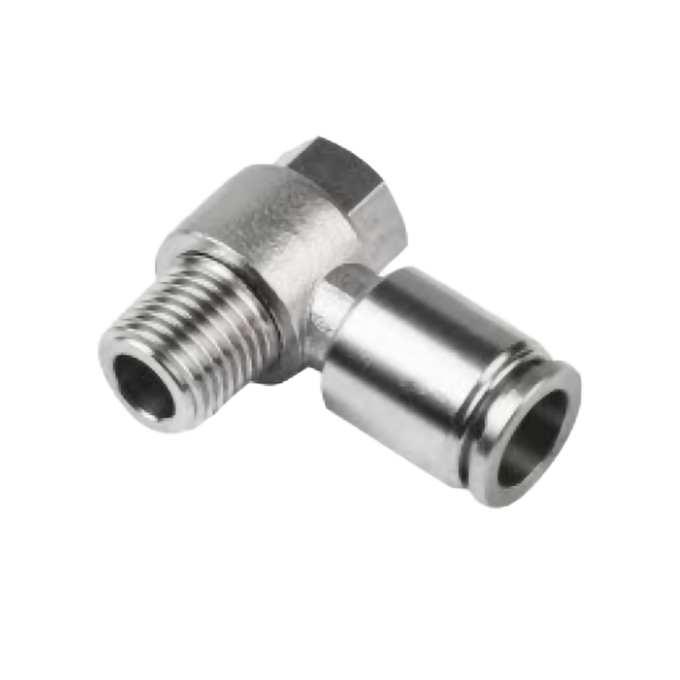

SPH
Фитинг цанговый угловой с внутренней резьбой, SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
SPE
Фитинг цанговый тройник SS316
Диаметр 4 6 8 10 12 14 16
-
SPEG
Фитинг цанговый тройник SS316
∅1 и ∅2 <∅3
Диаметр проходной (1 и 2) 6 8 10 12 16
Диаметр отвода (3) 4 6 8 10 12 14 -
SPB
Фитинг цанговый тройник SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -

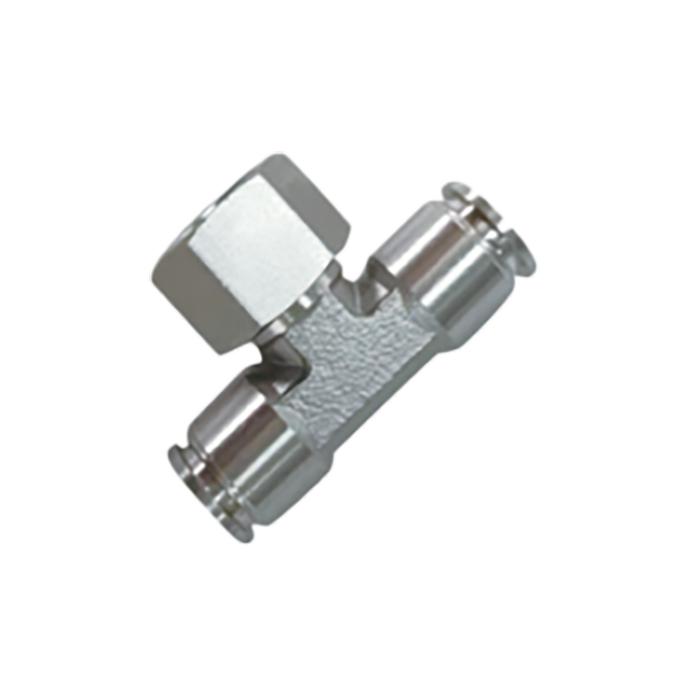

SPBF
Фитинг цанговый тройник SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -

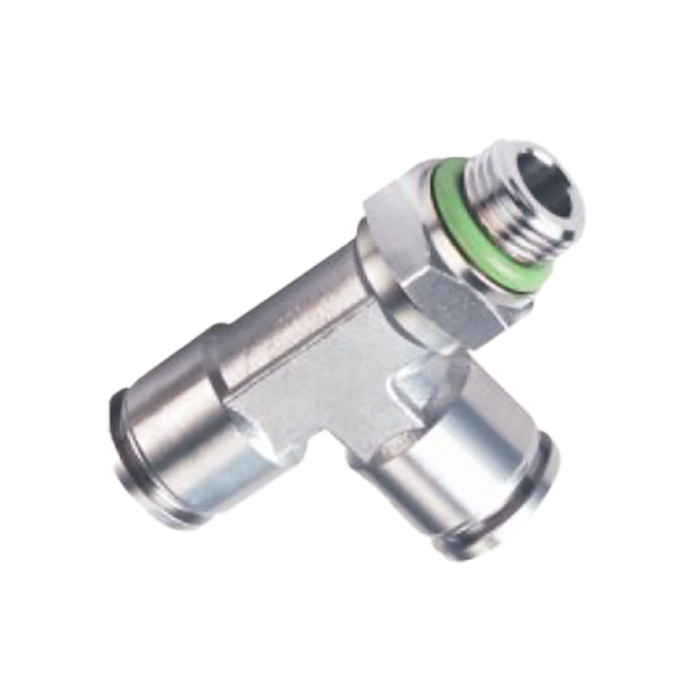

SPD
Фитинг цанговый тройник SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
SPM
Фитинг цанговый прямой панельного монтажа SS316
Диаметр 4 6 8 10 12 14 16
-
SPMF
Фитинг цанговый панельного монтажа с резьбой, SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -

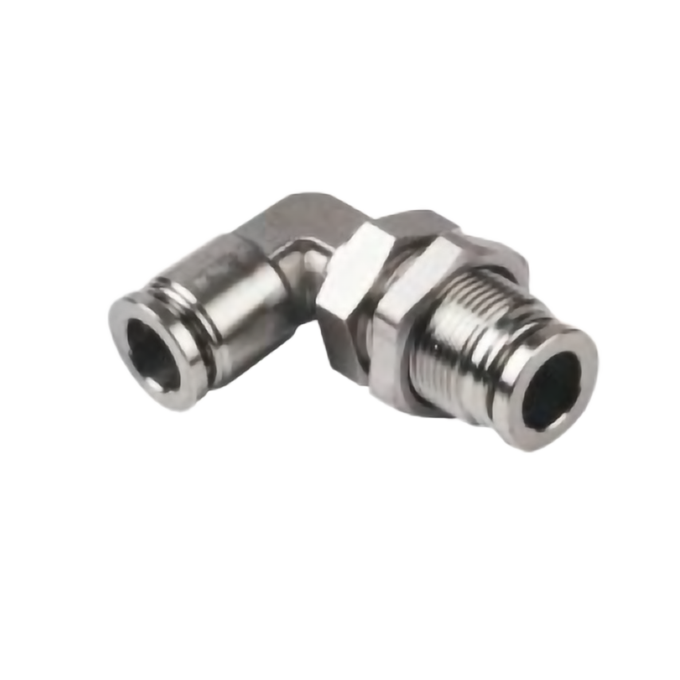

SPLM
Фитинг цанговый угловой панельного монтажа SS316
Диаметр 4 6 8 10 12
-
SPU
Фитинг цанговый прямой SS316
Диаметр 4 6 8 10 12
-
SPG
Фитинг цанговый прямой с редуцированием SS316
Диаметр 4 6 8 10 12
-
SPGJ
Фитинг цанговый прямой с редуцированием, SS316
Диаметр 4 6 8 10 12
-
SPY
Фитинг цанговый Y-образный тройник, SS316
Диаметр 4 6 8 10 12
-
SPYG
Фитинг цанговый Y-образный тройник с редуцированием, SS316
∅1 и ∅2 <∅3
∅3 Диаметр на входе 6 8 10 12 14 16
∅1 и ∅2 Диаметр на выходе 4 6 8 10 12 14 -

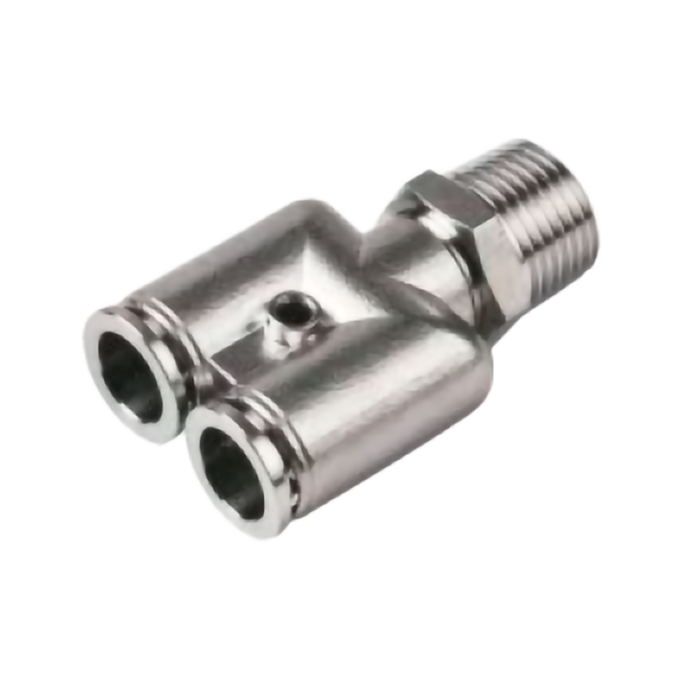

SPYB
Фитинг цанговый Y-образный тройник с резьбой, SS316
Диаметр 4 6 8 10 12 14 16
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
SPV
Фитинг цанговый угловой, SS316
Диаметр 4 6 8 10 12 14 16
-
SPVG
Фитинг цанговый угловой, SS316
Диаметр 6 8 10 12
Диаметр 4 6 8 10 -
RTA
Фитинг под цангу с резьбой, SS316
Диаметр 6 8 10 12 14
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
RPPS
Фитинг заглушка под цангу, SS316
Диаметр 6 8 10 12 14
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
SPKG
Фитинг заглушка под цангу, SS316
Диаметр 6 8 10 12 14
Резьба М5 1/8 1/4 3/8 1/2 3/4 -
SPSL
Пневмодроссель с обратным клапаном, SS316
Диаметр 4 6 8 10 12
Резьба М5 1/8 1/4 3/8 1/2 -

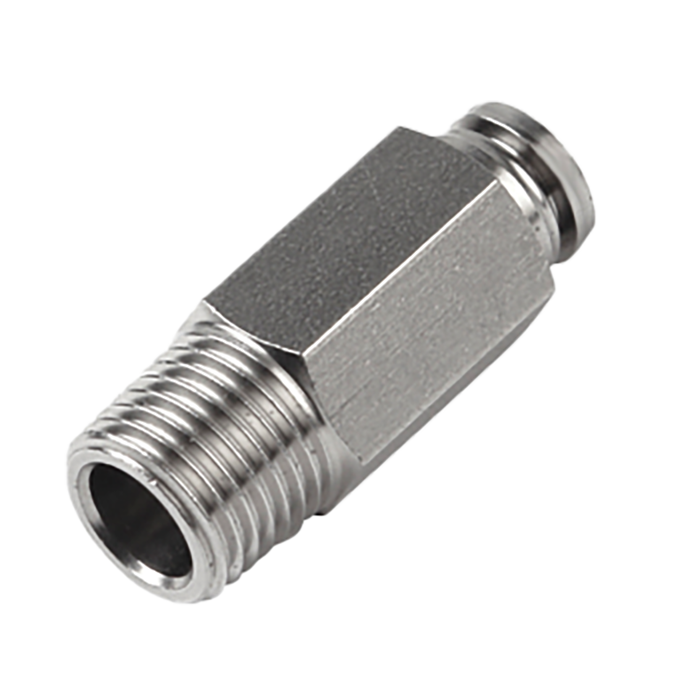

DCS
Фитинг цанговый прямой самозапирающийся с резьбой, SS316
Диаметр 4 6 8 10 12
Резьба М5 1/8 1/4 3/8 1/2 -
RNBC/RMBC
Фитинг переходник панельного монтажа, цанга- обжимное компрессионное соединение под медную и нержавеющую трубку SS316
Диаметр 4 6 8 10 12 14 16
