Цанговые пластиковые фитинги
это быстросъемные соединительные элементы, предназначенные для герметичного и надежного соединения трубок в пневматических системах. Они удобны в использовании, обеспечивают легкость монтажа и демонтажа, а также отличаются долговечностью и устойчивостью к износу.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
Конструкция цангового пластикового фитинга:
- Корпус: Изготовлен из высокопрочного пластика, часто из полиацеталя (POM) или нейлона, что обеспечивает легкость и устойчивость к коррозии.
- Цанговый зажим:Внутри фитинга расположена металлическая или пластиковая цанга, которая зажимает трубку, предотвращая ее выскальзывание.
- Цанговый механизм активируется нажатием, что обеспечивает быстрый монтаж.
- Уплотнительные кольца: Изготавливаются из резины или силикона, что гарантирует герметичность соединения.
- Резьбовые соединения: Некоторые модели имеют наружную или внутреннюю резьбу для подключения к пневматическим устройствам или трубопроводам.
Основные типы цанговых пластиковых фитингов:
- Прямые соединители: Соединяют трубки одинакового диаметра.
- Угловые фитинги (90°, 45°): Для изменения направления потока.
- Тройники: Разветвляют поток в три направления.
- Крестовины: Соединяют четыре трубки.
- Резьбовые адаптеры: Переходят с трубки на резьбовое соединение (наружное или внутреннее).
- Переходные фитинги: Для соединения трубок разного диаметра.
- Штекеры и заглушки: Для временного или постоянного перекрытия потока.
Преимущества пластиковых цанговых фитингов:
- Простота монтажа: Быстросъемная конструкция позволяет подключать и отключать трубки без инструментов.
- Легкость и компактность: За счет пластикового корпуса фитинги значительно легче металлических аналогов.
- Устойчивость к коррозии: Пластиковые материалы не подвержены ржавлению, что увеличивает срок службы.
- Герметичность: Благодаря уплотнительным кольцам соединения устойчивы к утечкам воздуха.
- Экономичность: Стоимость пластиковых фитингов ниже, чем металлических.
- Устойчивость к рабочим условиям: Работают в широком диапазоне температур и при давлениях до 8–12 бар.
Применение цанговых пластиковых фитингов:
- Промышленные пневматические системы: Производственные линии, станки, упаковочные машины.
- Автомобильные пневмосистемы: Пневматические тормоза, подвеска.
- Медицинское оборудование: Аппараты ИВЛ, пневмоприводы.
- Системы подачи воздуха: Лаборатории, чистые помещения.
- и т.д
-
ZPC
Фитинг прямойДиаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT
Под ключ -
ZPOC
Фитинг прямойДиаметр 4 6 8 10 12
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT
Под внутренний шестигранник -
ZPCF
Фитинг прямой с внутренней резьбойДиаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT
Под ключ -

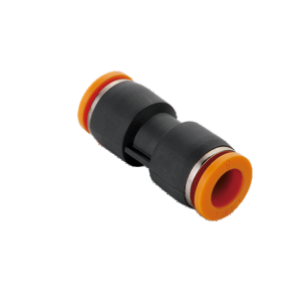

ZPU
Фитинг прямой
Диаметр 4 6 8 10 12 14 16 -
ZPG
Фитинг прямой соединительный с редуцированием
1 Диаметр 6 8 10 12
2 Диаметр 4 6 8 10 -
ZPGJ
Фитинг цанговый прямой с редуцированием
Диаметр под цангу 6 8 10 12
Диаметр цанги 4 6 8 10 -
ZPL
Фитинг цанговый угловой
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPLN

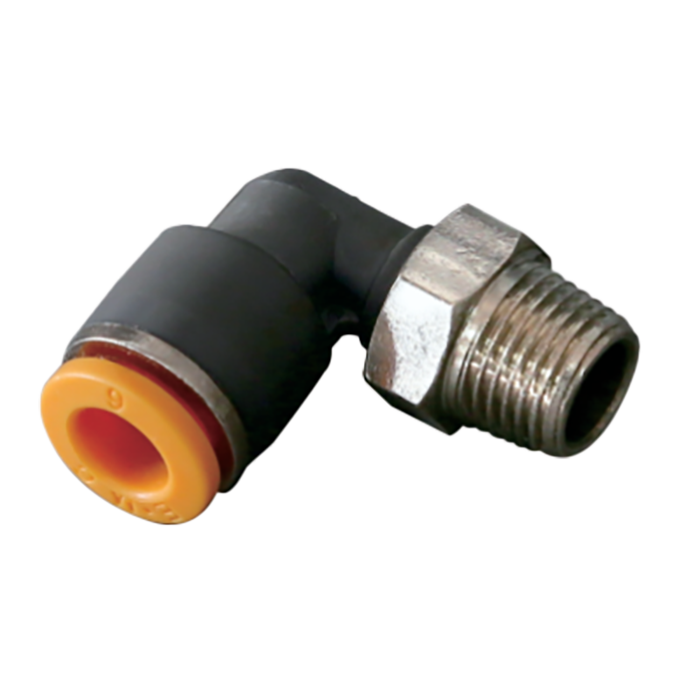

Фитинг цанговый угловой с резьбой
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPLL
Фитинг цанговый угловой удлиненный с резьбой
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPLF
Фитинг цанговый угловой с внутренней резьбой
Диаметр 4 6 8 10 12 14 16
Резьба 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPLFФитинг цанговый угловой компактный с резьбой
Диаметр 4 6 8 10 12
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -

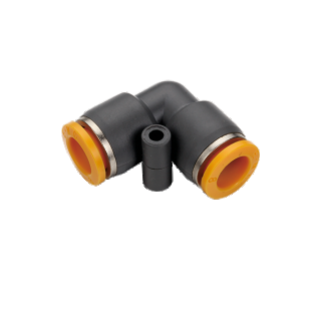

ZPVФитинг цанговый угловой
Диаметр 4 6 8 10 12 14 16
-

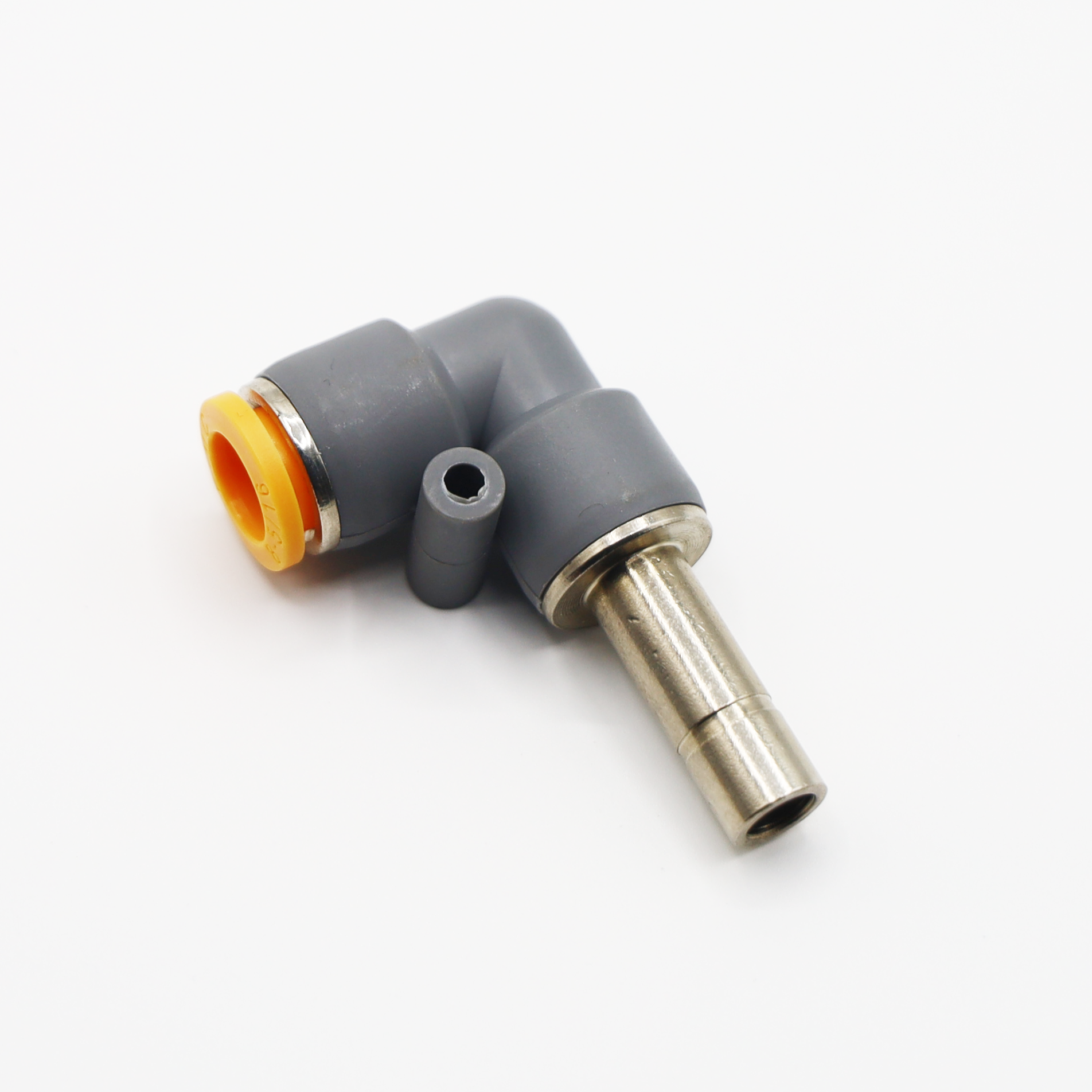

ZPLJФитинг цанговый угловой
Диаметр 4 6 8 10 12 14 16
-
PLGJФитинг цанговый угловой
Диаметр под цангу 6 8 10 12
Диаметр цанги 4 6 8 10 -
ZPBФитинг цанговый тройник с резьбой
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPBФитинг цанговый тройник с резьбой
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPBFФитинг цанговый тройник с резьбой
Диаметр 4 6 8 10 12 14 16
Резьба 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -

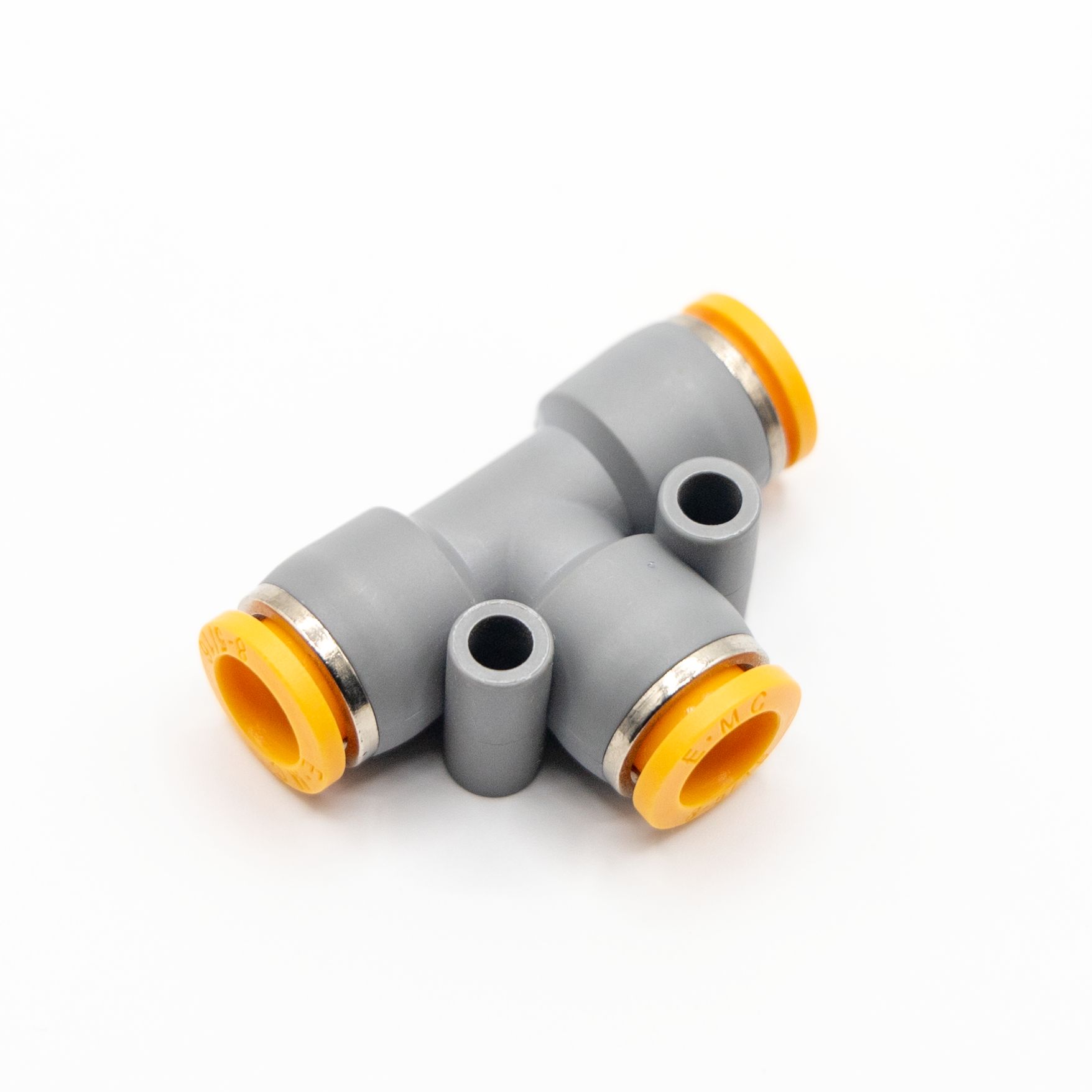

ZPEФитинг цанговый тройник
Диаметр 4 6 8 10 12 14 16
-
ZPEWФитинг цанговый тройник
∅1 и ∅2 < ∅3
Диаметр проходной (1 и 2) 4 6 8 10
Диаметр отвода (3) 6 8 10 12 -
ZPEGФитинг цанговый тройник
∅1 и ∅2 > ∅3
Диаметр проходной (1 и 2) 6 8 10 12 16
Диаметр отвода (3) 4 6 8 10 12 -
ZPYФитинг цанговый Y-образный тройник
Диаметр 4 6 8 10 12 14 16
-
ZPWФитинг цанговый Y-образный тройник с редуцированием
Диаметр 4 6 8 10 12 14 16
-
ZPWTФитинг цанговый Y-образный тройник с резьбой
Диаметр 4 6 8 10 12 14 16
Резьба М5 М6 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
ZPWJФитинг цанговый Y-образный тройник с редуцированием
Диаметр входной под цангу 6 8 10 12
Диаметр цанги выходной 4 6 8 10 -
ZPIJ
Фитинг соединительная трубка
Диаметр под цангу 4 6 8 10 12
-
PIJ
Фитинг соединительная трубка
Диаметр под цангу 4 6 8 10 12
-

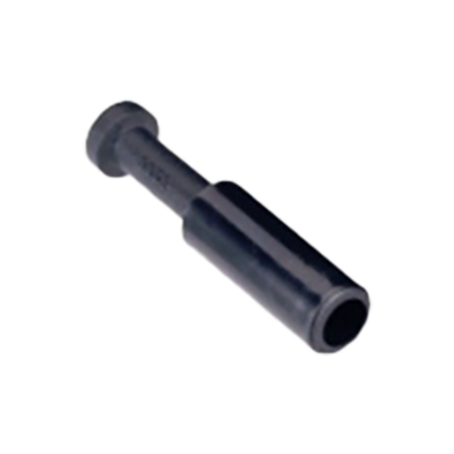

ZPP
Заглушка
Диаметр под цангу 4 6 8 10 12
-

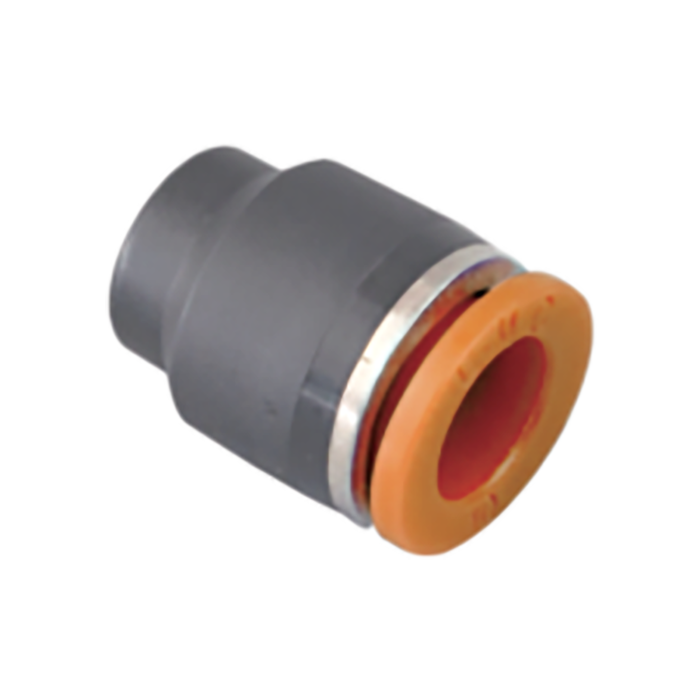

ZPPF
Заглушка
Диаметр под цангу 4 6 8 10 12
-

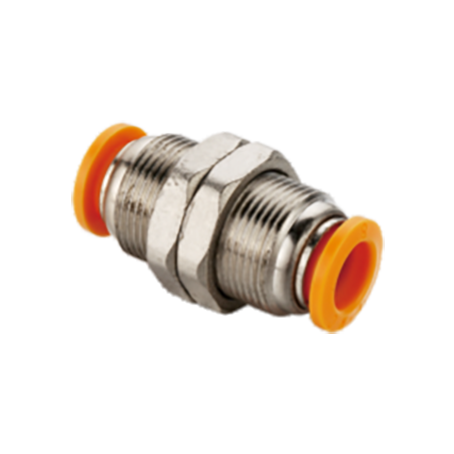

ZPM
Фитинг цанговый прямой панельного монтажа
Диаметр 4 6 8 10 12 14 16
-
ZPMF
Фитинг цанговый прямой с внутренней резьбой панельного монтажа
Диаметр под цангу 4 6 8 10 12
-

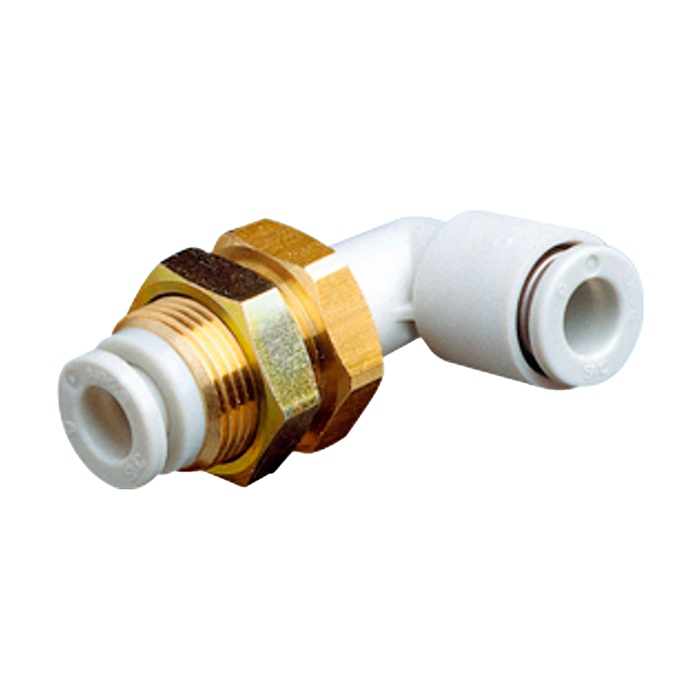

KQ2LE
Фитинг цанговый угловой панельного монтажа
Диаметр под цангу 4 6 8 10 12
-
ZPHF
Фитинг цанговый угловой с наружной и внутренней резьбой
Диаметр под цангу 4 6 8 10 12
-
ZPZA

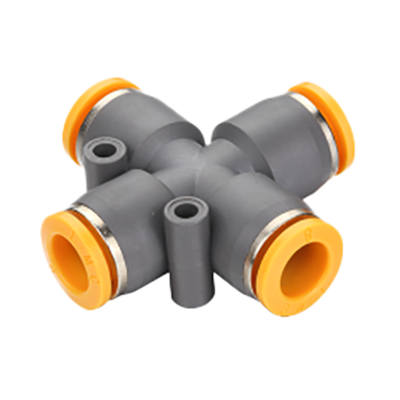

Фитинг цанговый X-образный
Диаметр под цангу 4 6 8 10 12
-
ZPK
Фитинг цанговый коллектор
Диаметр под цангу 4 6 8 10 12
-
ZPKG
Фитинг цанговый коллектор с редуцированием
Диаметр проходной 6 8 10 12
Диаметр отводов 4 6 8 10 -
ZPKB
Фитинг цанговый коллектор с редуцированием
Диаметр 6 8 10
Резьба 1/8 1/4 3/8
Тип резьбы R G NPT -
ZPKD
Фитинг цанговый коллектор с резьбой
Диаметр проходной на одной оси с резьбой 6 8 10
Диаметр боковых отводов 4 6 8
Резьба 1/8 1/4 3/8
Тип резьбы R G NPT -
KQ2VD
Фитинг цанговый коллектор с резьбой
Диаметр проходной на одной оси с резьбой 6 8 10
Диаметр боковых отводов 4 6 8
Резьба 1/8 1/4 3/8
Тип резьбы R G NPT -
KQ2VT
Фитинг цанговый c тремя поворотными выходами с резьбой
Диаметр 4 6 8 10 12
Резьба 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
KQ2ZD
Фитинг цанговый c четырьмя поворотными выходами с резьбой
Диаметр 4 6 8 10 12
Резьба 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
KQ2ZT
Фитинг цанговый c шестью поворотными выходами с резьбой
Диаметр 4 6 8 10 12
Резьба 1/8 1/4 3/8 1/2
Тип резьбы R G NPT -
KQ2UD
Фитинг цанговый c четырьмя выходами
Диаметр 4 6
-
В разработке
-
