Резьбовые соединения

Резьбовые соединения в пневматике используются для герметичного и надежного подключения пневматических элементов, таких как шланги, фитинги, клапаны, цилиндры и распределители. Они обеспечивают прочность, устойчивость к давлению и минимальные утечки сжатого воздуха.

Основные типы резьб:

🔹 Метрическая резьба (M)

Обозначается буквой M с указанием диаметра (например, M5, M6, M8).
Применяется для соединений небольшого диаметра, особенно в микро- и мини-пневматике.
🔹 Трубная цилиндрическая резьба (BSP, G)

Обозначается буквой G (например, G1/8, G1/4, G1/2).
Имеет параллельные витки, используется с уплотнительными кольцами или прокладками.
🔹 Трубная коническая резьба (BSPT, R)

Обозначается буквой R (например, R1/8, R1/4).
Коническая форма обеспечивает самоуплотнение за счет зажатия витков.
🔹 Американская резьба NPT (National Pipe Thread)

Применяется в США и Канаде, имеет конический профиль.
Требует дополнительного уплотнения (фум-лента, герметик).
🔹 UNF (Unified Fine Thread) и UNC (Unified Coarse Thread)

Американский стандарт для точных соединений.
Используется в специфических пневмосистемах.

Основные виды пневматических соединений с резьбой:

1️⃣ Прямые соединители – для соединения шлангов с резьбовыми отверстиями.
2️⃣ Угловые фитинги (90°, 45°) – изменяют направление потока.
3️⃣ Тройники и крестовины – разветвляют поток на несколько направлений.

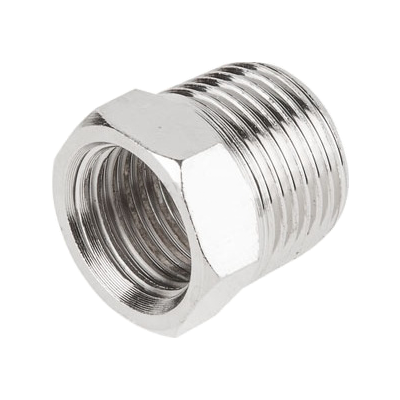

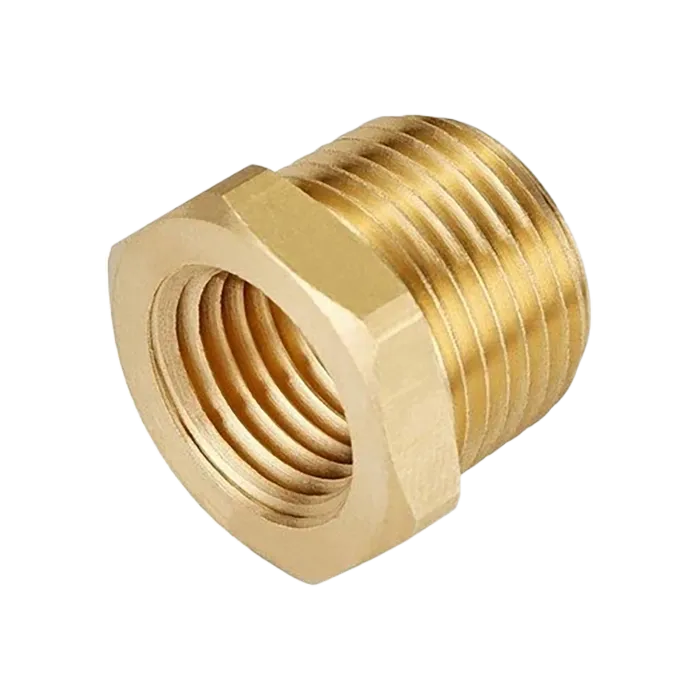

4️⃣ Редукторы резьбовые – соединяют элементы с разными диаметрами резьбы.
5️⃣ Штуцеры резьбовые – соединяют гибкие шланги с пневмосистемой.
6️⃣ Герметичные заглушки – перекрывают неиспользуемые выходы.
7️⃣ Клапаны с резьбовым подключением – регулируют и перекрывают потоки воздуха.

Способы герметизации резьбовых соединений:

✔ ФУМ-лента – используется для конических резьб (BSPT, NPT), снижает утечки воздуха.
✔ Уплотнительные кольца (O-ring) – устанавливаются в цилиндрические резьбы (BSP, G) для герметизации.
✔ Резьбовые герметики (аналог Loctite) – применяются для создания долговременных герметичных соединений.

Преимущества резьбовых соединений:

✅ Высокая прочность и надежность – выдерживают давление 10–16 бар и выше.
✅ Долговечность – устойчивы к вибрациям и механическим нагрузкам.
✅ Совместимость – подходят для различных материалов (металл, пластик).
✅ Простота установки – можно использовать с быстросъемными фитингами.

Применение:

🏭 Промышленные пневмосистемы – подключение компрессоров, клапанов и цилиндров.
🚗 Автомобилестроение – соединения в пневмоподвеске и тормозных системах.
📦 Упаковочное оборудование – распределение сжатого воздуха.
🔬 Медицинская техника – подача воздуха в стерильных системах.
