Вакуумные компоненты
В пневматике вакуумные компоненты используются в системах, где нужно создавать и использовать разрежение (вакуум) для перемещения, удержания или захвата объектов. Такие системы часто применяются в автоматизации, упаковке, робототехнике, сборке электроники и других отраслях.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
1. Вакуумные генераторы (эжекторы)
- Используют сжатый воздух для создания вакуума по принципу Вентури.
- Компактны, не содержат движущихся частей.
- Одноступенчатые – быстрые, но менее эффективные.
- Многоступенчатые – выше уровень вакуума, меньший расход воздуха.
2. Вакуумные присоски
- Используются для захвата объектов с помощью разрежения.
- Формы: круглые, овальные, плоские, гофрированные.
- Материалы: силикон, NBR, полиуретан — выбираются в зависимости от поверхности и температуры.
- Пористых поверхностей (например, картона).
- Неровных или гофрированных объектов.
- Высоких скоростей в роботизированных системах.
3. Вакуумные клапаны
Виды:
- Управляемые электромагнитные (3/2, 2/2).
- Механические или пневматические.
- Обратные клапаны – предотвращают утечку при отключении источника вакуума.

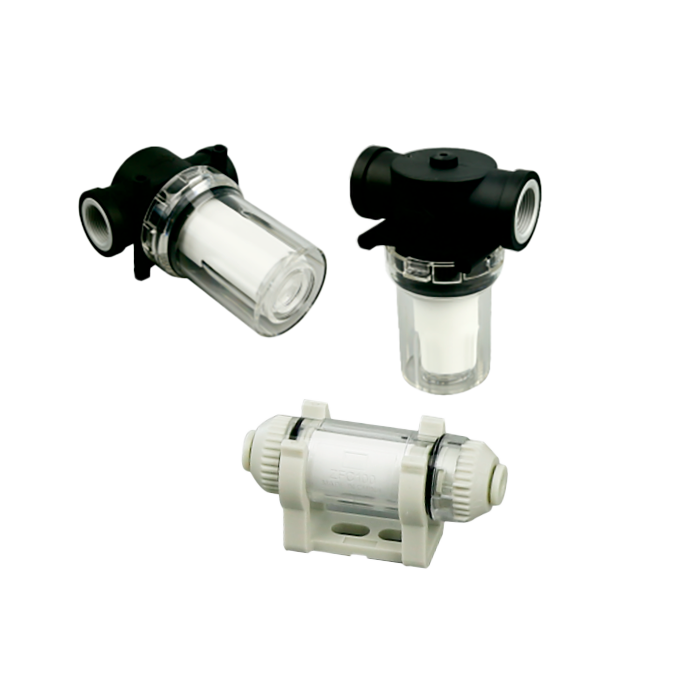

4. Вакуумные фильтры
- Защищают вакуумные генераторы и систему от пыли и загрязнений.
- Устанавливаются между присосками и генератором.
5. Датчики и вакуумметры
Могут быть:
- Механические (аналоговые).
- Электронные (с выходом на ПЛК).
- Переключатели давления (включают/выключают систему при заданном уровне разрежения).
6. Вакуумные распределители и соединения
- Быстроразъемные соединения, трубки (обычно ПУ), фитинги.
- Распределительные блоки для подключения нескольких присосок к одному источнику вакуума.
✅ Применение:
Упаковочные машины – формование, захват, транспортировка.
Литье под давлением и вакуумная формовка.
Автоматизация сборки электроники – работа с мелкими компонентами.
-
Генераторы вакуума, эжекторы
-

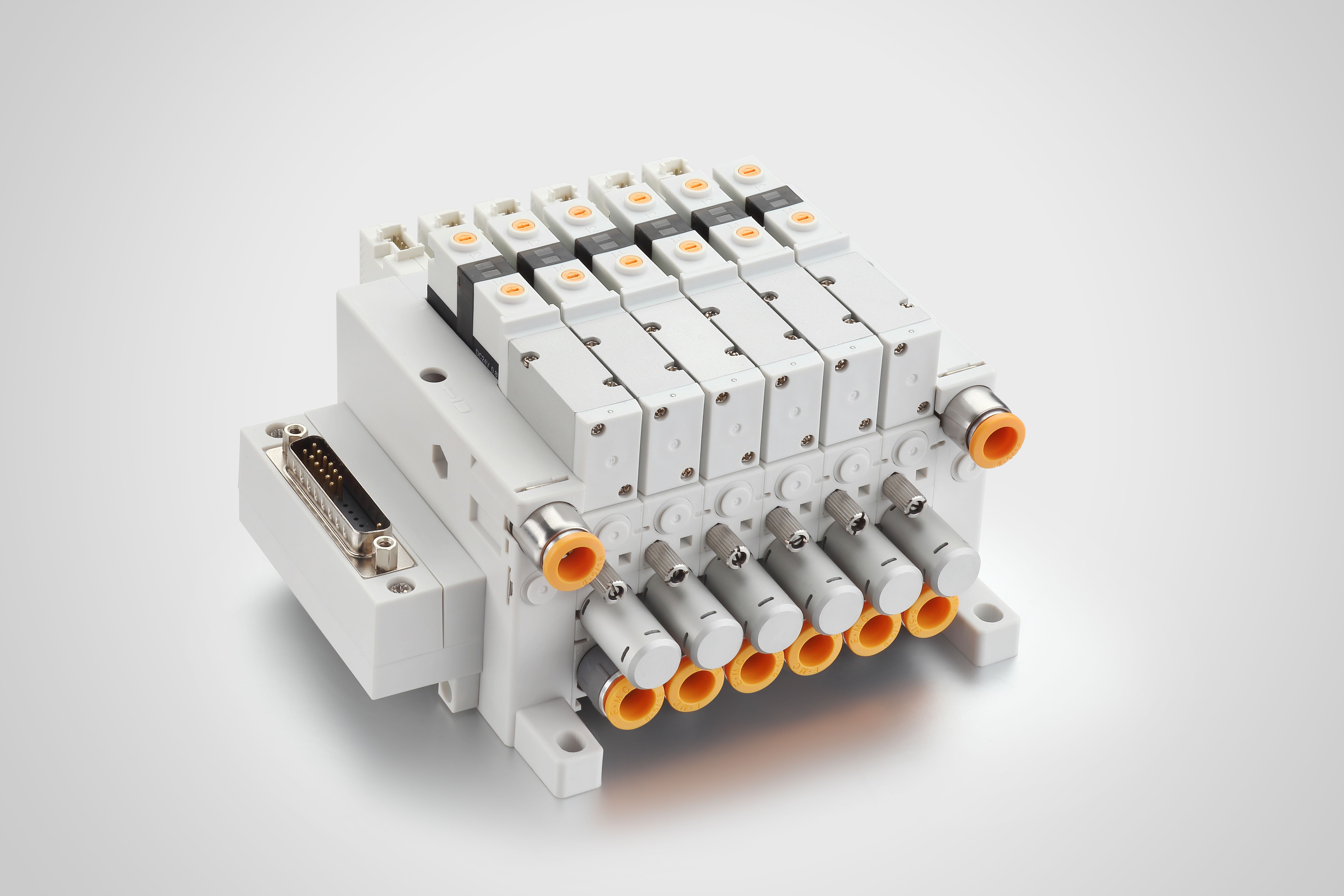

Блоки вакуумных генераторов
-
Вакуумные фильтра
-
Вакуумные захваты -

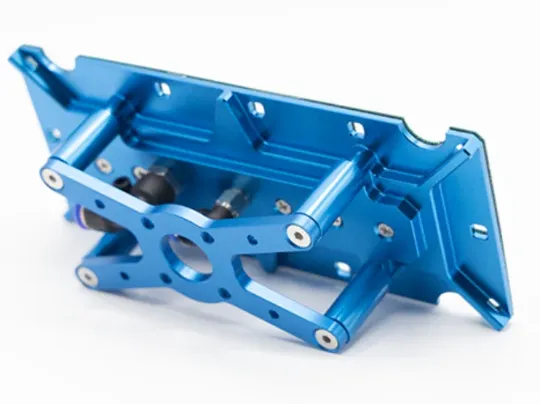

Держатели вакуумных захватов
-
Регулятор давления вакуума
-
Вакуумные захваты Бернули
-
Вакуумные захваты со встроенным эжектором
-

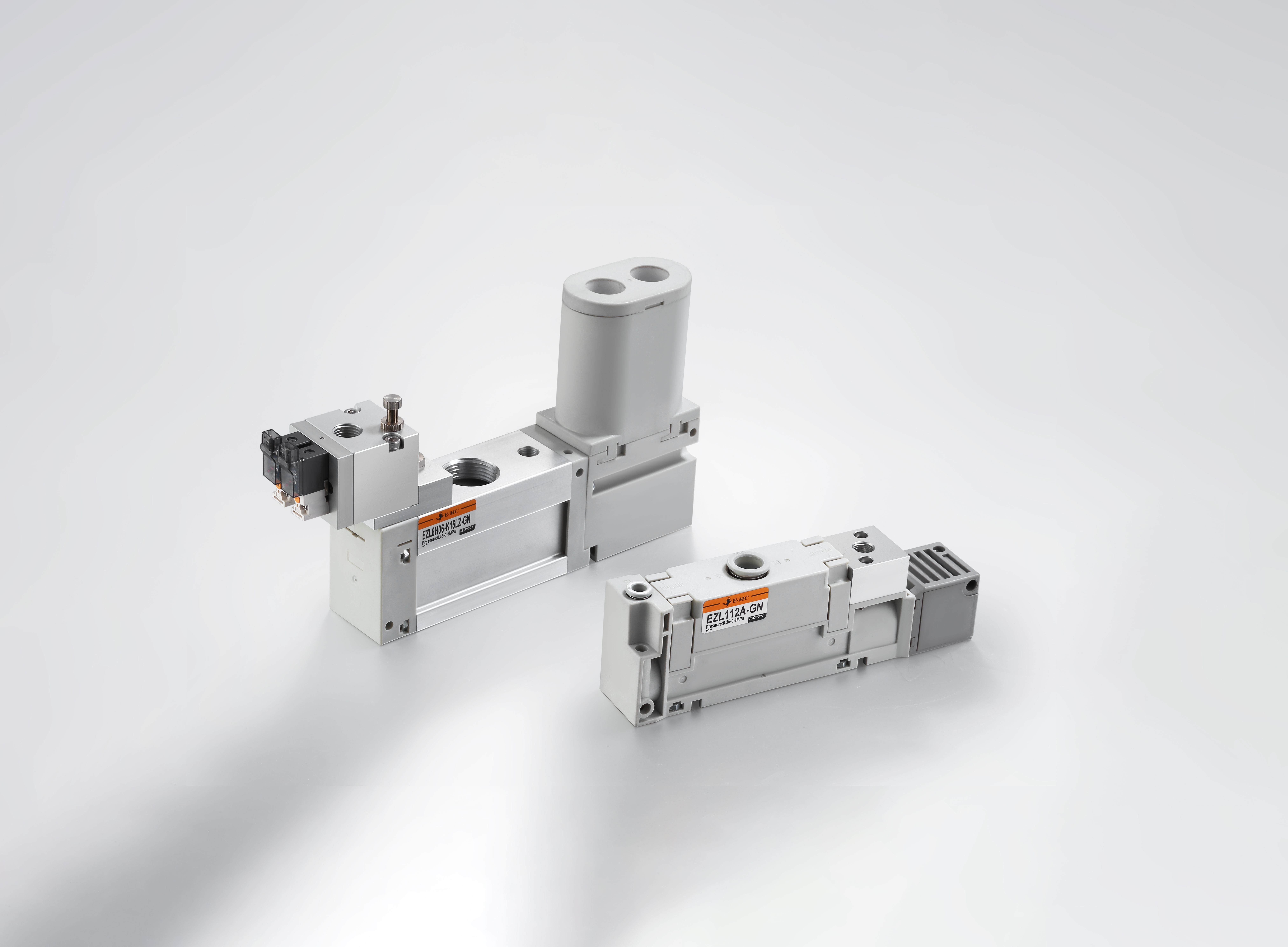

Высоковакуумные клапана
Современные вакуумные генераторы отличаются компактностью, низким уровнем шума и возможностью точной регулировки. Они обеспечивают быстрый отклик и экономное потребление энергии, что особенно важно при использовании в роботизированных комплексах. Для систем с повышенными требованиями к скорости и эффективности применяются вакуумные блоки с встроенными эжекторами.
Вакуумные захваты
Существует множество типов таких устройств:
- Плоские и гофрированные вакуумные присоски — для упаковочных линий и станков.

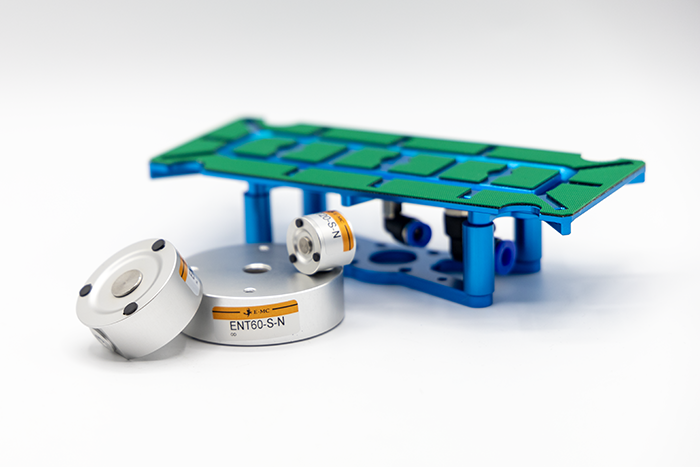

- Вакуумные захваты Бернули — для работы с хрупкими и пористыми материалами (например, бумагой или текстилем).
- Вакуумные захваты со встроенным эжектором — компактные решения для ограниченных пространств.
Вакуумные эжектора
Эжекторы могут быть встроенными или внешними, с различной степенью вакуума и производительности. Их преимущество — долговечность, устойчивость к загрязнениям и компактные размеры, что делает их идеальными для интеграции в вакуумное оборудование любой сложности.
Компания «Криола» поставляет надежные решения для построения вакуумных систем любого уровня сложности — от компактных станочных модулей до промышленных установок. В каталоге представлены вакуумные генераторы, клапаны, фильтры, захваты и держатели, которые легко интегрируются в существующее оборудование.
