Вакуумные захваты
Вакуумные захваты — это устройства, которые используют разрежение (вакуум) для удержания и перемещения предметов.
Они часто применяются в автоматизированных системах, роботах и манипуляторах, особенно там, где нужно быстро, безопасно и без повреждений захватывать изделия.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
1. Принцип работы
- Вакуумный генератор (или насос) создаёт разрежение.
- Через вакуумный шланг разрежение подаётся на присоску.
- За счёт разницы давления между атмосферным и внутри присоски, деталь прижимается и удерживается.
2. Основные типы вакуумных захватов
Тип | Описание | Применение | Особенности | |
Классические присоски | Резиновые или полиуретановые чашки разных форм. | Стекло, металл, пластик, гладкие детали. | Нужна ровная поверхность | |
Многочашечные | Несколько присосок в одной рамке. | Листы, панели, двери. | Распределяют нагрузку, предотвращают прогиб. | |
Беллоусные (гофрированные) | Гибкие, с компенсирующими складками. | Неровные или кривые поверхности. | Могут подстраиваться по высоте. | |
С пористыми губками | Вместо чашки — мягкий пористый материал. | Картон, фанера, пакеты. | Работают даже при частичном контакте. | |
Бернулли-захваты | Деталь удерживается за счёт воздушного потока (почти без касания). | Хрупкие или липкие материалы (плёнка, кремовые изделия). | Минимальное механическое воздействие. | |
Специализированные | Под нестандартные детали. | Например, для мешков, банок, яиц. | Индивидуальная конструкция. |
3. Преимущества
- Быстрое срабатывание.
- Нет механических зажимов → меньше риска повредить деталь.
- Простота автоматизации.
4. Ограничения
- Нужен доступ к поверхности детали.
- Неэффективно на очень пористых и сильно неровных поверхностях (если не использовать пористые губки или Бернулли-захваты).
- Требует вакуумного генератора/насоса и фильтрации воздуха.
5. Параметры подбора
- Диаметр присоски (зависит от массы детали и разрежения).
- Материал (NBR, силикон, полиуретан).
- Форма (плоская, беллоусная, глубокая).
- Рабочее давление вакуума.
- Скорость цикла (для роботов — до нескольких захватов в секунду).
-

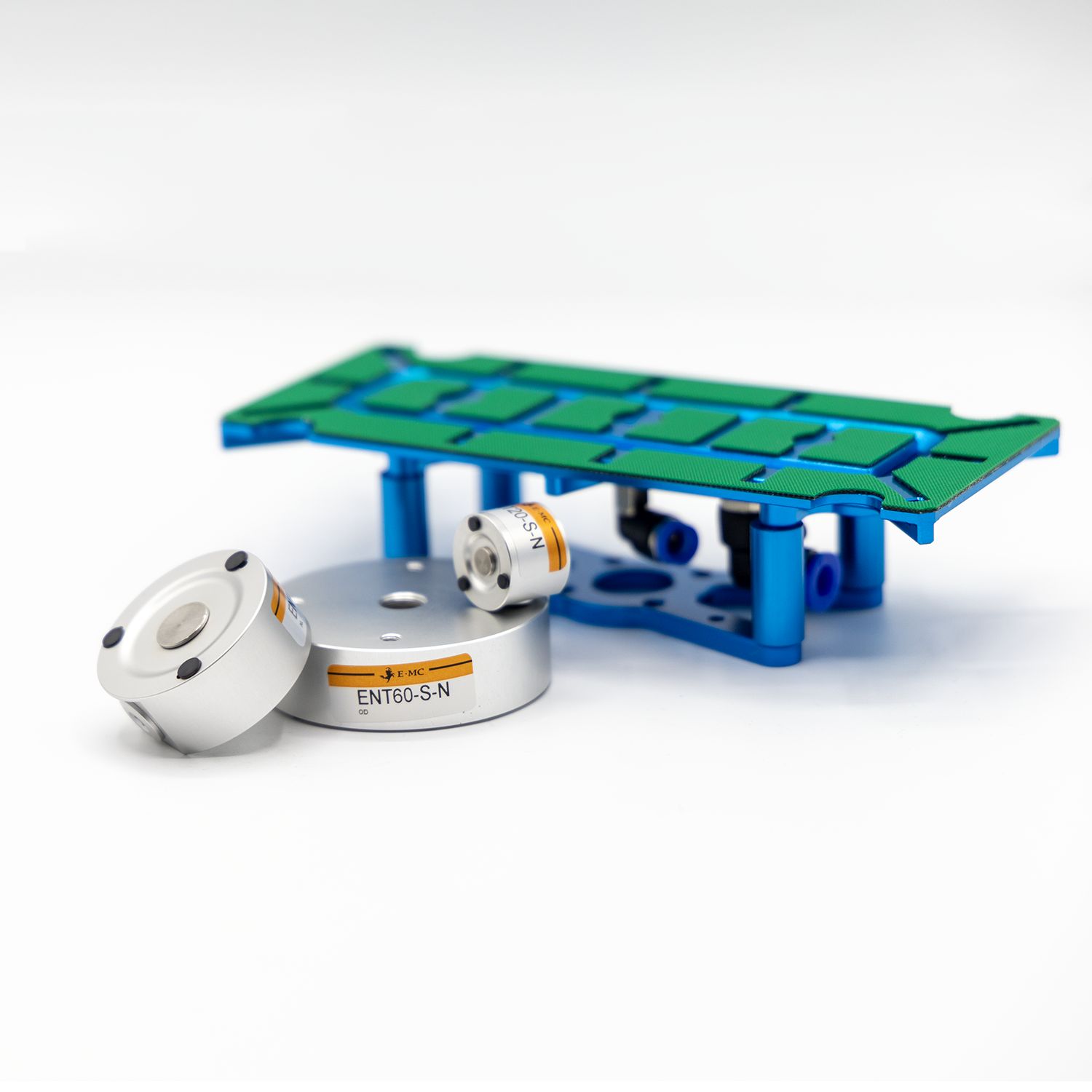

Бернули
Вакуумные захваты Бернули
-
EGP
Вакуумные захваты со встроенным генератором вакуума
-
SZB
Вакуумные присоски
-
SZF
Вакуумные присоски
-
SZP
Вакуумные присоски
-
SZPT
Вакуумные присоски
-
SZPT
Вакуумные присоски с держателем
-
SZPR
Вакуумные присоски с держателем
-
SZPR
Вакуумные присоски с компенсатором высоты
-
SZPY
Вакуумные присоски
-
SZPY
Вакуумные присоски с компенсатором высоты
-
SZP2
Вакуумные присоски
-
SZP Heavy
Вакуумные присоски
-
SZPT Heavy
Вакуумные присоски
-
SZPT Heavy
Вакуумные присоски с компенсатором высоты
-
SZP2 T/X
Вакуумные присоски
-
SZP2 T/X
Вакуумные присоски с компенсатором высоты
-
EGR
Вакуумные присоски
-
EGS
Вакуумные присоски
-
EGB
Вакуумные присоски
