Электромагнитные клапаны

Электромагнитные клапаны (соленоидные клапаны) – это устройства, предназначенные для управления потоком жидкости, газа или воздуха с помощью электромагнитного привода (соленоида). Они широко используются в автоматизированных системах, где требуется дистанционное управление потоками.

📌 Внутри клапана расположен электромагнит (соленоид), который при подаче напряжения притягивает сердечник, изменяя положение запорного элемента (клапана). Это открывает или закрывает поток рабочей среды.

🔹 По принципу действия:
1️⃣ Нормально закрытые (NC – Normally Closed) – в исходном состоянии закрыты, открываются при подаче питания.
2️⃣ Нормально открытые (NO – Normally Open) – в исходном состоянии открыты, закрываются при подаче питания.
3️⃣ Бистабильные (импульсные) – сохраняют положение после кратковременного импульса.

🔹 По количеству ходов:
1️⃣ 2/2 (двухходовые) – два порта (вход и выход), работает в режиме "открыто/закрыто".
2️⃣ 3/2 (трехходовые) – три порта, могут направлять поток в две разные линии.
3️⃣ 5/2 (пятиходовые) – используются для управления двусторонними пневмоцилиндрами.
4️⃣ 5/3 (пятиходовые, трехпозиционные) – три рабочих положения, одно из которых может быть средним закрытым.

🔹 По типу управления:
1️⃣ Прямого действия – работают без вспомогательного давления, применяются в низконапорных системах.
2️⃣ С пилотным управлением – требуют минимального давления для работы, подходят для высоких давлений.
3️⃣ Комбинированные – могут работать в обеих схемах в зависимости от условий.

🔹 По типу рабочей среды:
Клапаны для воздуха и газов.
Клапаны для воды и жидкостей.
Клапаны для масел и агрессивных сред.
🔹 По материалу корпуса:
Латунь – стандартный вариант для воды, воздуха, нейтральных жидкостей.
Нержавеющая сталь (AISI 304, 316) – используется в пищевой, химической и фармацевтической отраслях.
Пластик (PA, PVDF, PTFE) – устойчив к химическим веществам.
🔹 По рабочему напряжению:
12 В / 24 В DC – используются в мобильных и автономных системах.
24 В / 110 В / 220 В AC – подходят для промышленных систем.

✔ Быстрое срабатывание – мгновенное открытие/закрытие потока.
✔ Автоматизация процессов – легко интегрируются в системы управления.
✔ Компактные размеры – удобны для установки в ограниченном пространстве.
✔ Низкое энергопотребление – соленоиды потребляют мало электроэнергии.
✔ Долговечность – высокая устойчивость к механическому износу.
🏭 Промышленная автоматика – контроль потоков воздуха, воды, химических жидкостей.
🚗 Автомобильная отрасль – управление топливом, маслом, воздухом.
💧 Системы водоснабжения – автоматическое открытие/закрытие подачи воды.
💊 Медицинское оборудование – точное дозирование жидкостей и газов.
🔬 Лабораторные установки – контроль потоков реагентов.
  • logo

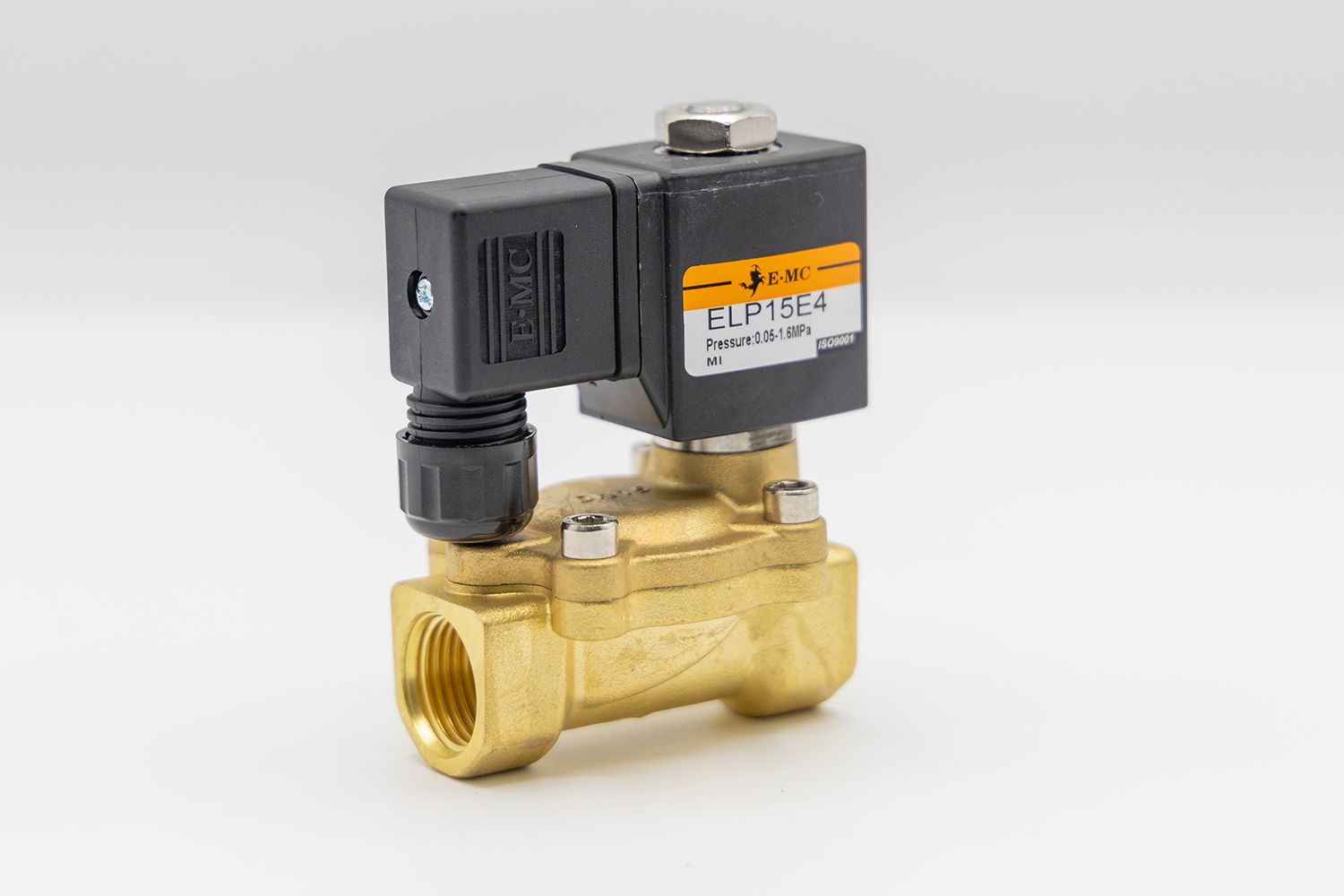

    ELP

    Пилотные соленоидные клапана

    резьба: 1/8... 1"
    Условный проход, мм: 1,5....25
    Давление, бар: 5, 8, 16, 30
    функция переключения: нормально закрытый
    Материал корпуса: Латунь
    Уплотнение: NBR, EPDM, Viton
    Напряжение:
    AC 24 110 220
    DC 12 24
    Температура -20...+80°С
  • logo

    ZS

    Соленоидные клапана прямого действия

    Резьба: 1/8 ... 2"
    Фланец: 25 ... 100
    Условный проход, мм: 2,5....160
    Давление, бар: до 20
    функция переключения: нормально закрытый, нормально открытый
    Материал корпуса: Латунь, SS304 SS316
    Уплотнение: NBR, EPDM, Viton
    Напряжение:
    AC 24, 36, 110, 220
    DC 12, 24, 36, 48
    Температура: +130°С
  • logo

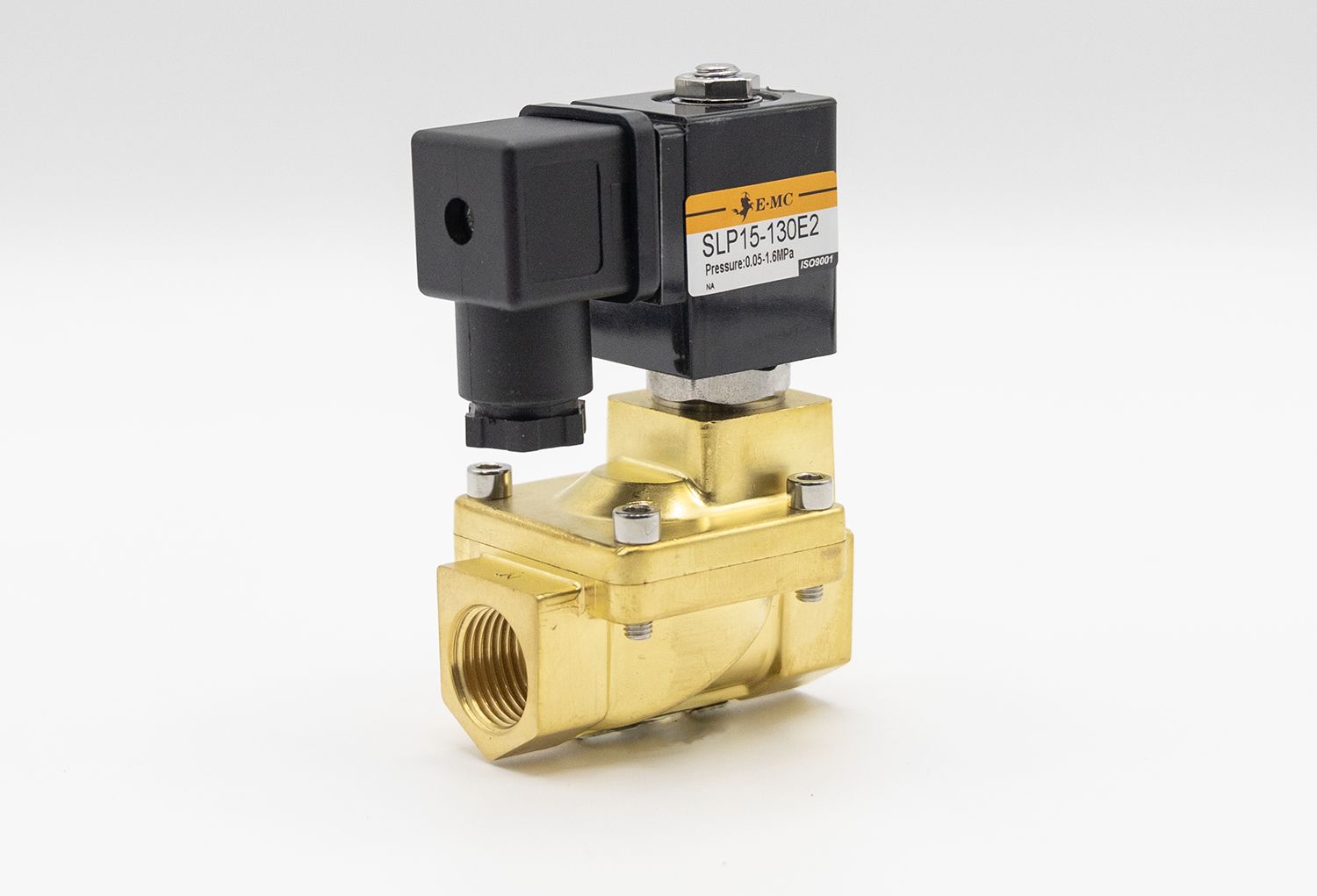

    SLP

    Пилотные соленоидные клапана

    Резьба: 1/8... 2"
    Фланец: 25, 32, 40, 50, 65, 80, 100
    Условный проход, мм: 2,5....100
    Давление, бар: до 16
    функция переключения: нормально закрытый, нормально открытый
    Материал корпуса: Латунь, SS316
    Уплотнение: NBR, EPDM, Viton
    Напряжение:
    AC 24, 36, 110, 220
    DC 12, 24, 36, 48
    Температура 130°С
  • logo

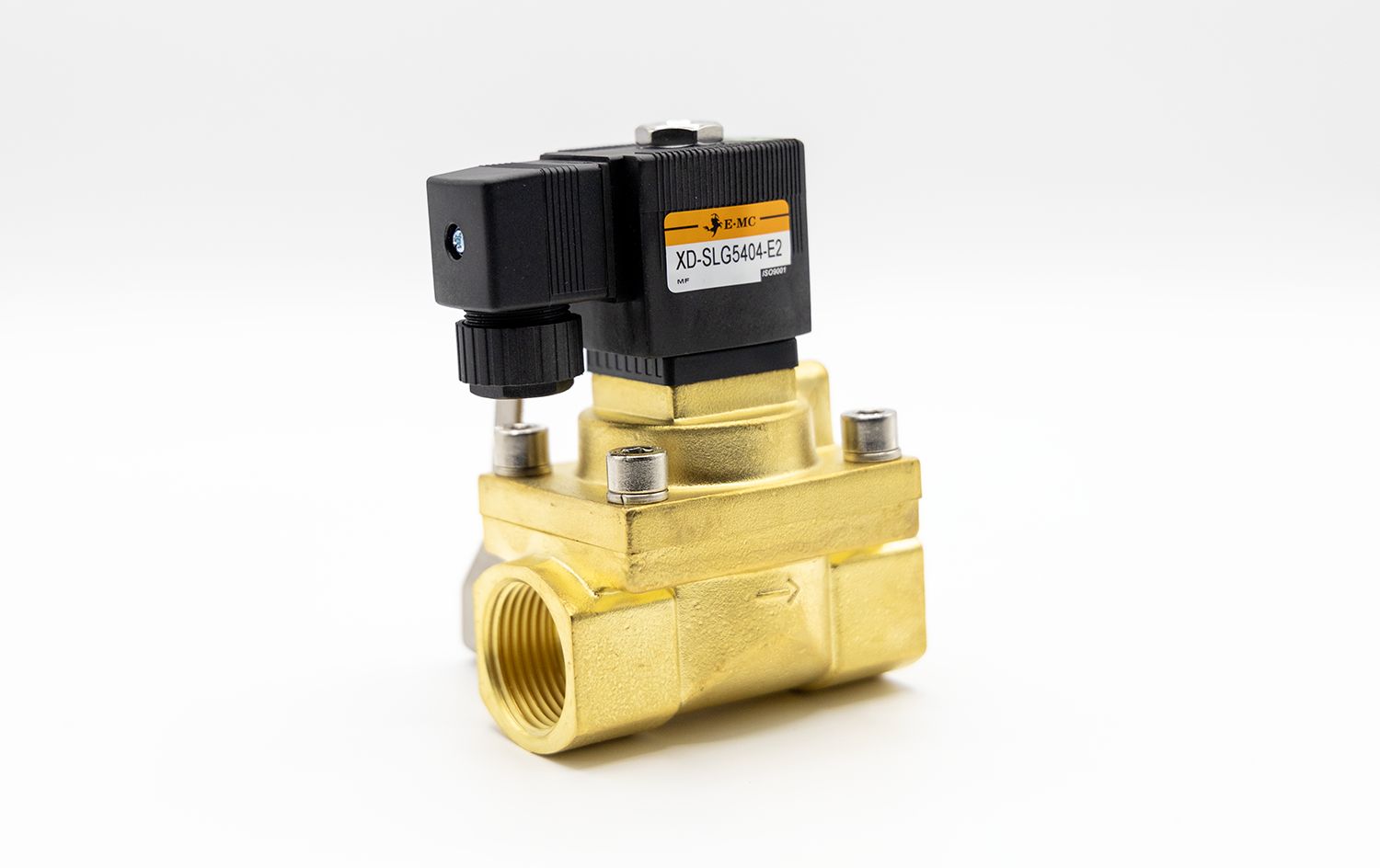

    SLG

    Клапана на высокое давление


    Резьба: 1/2, 3/4, 1"
    Условный проход, мм: 12....25
    Давление, бар: до 50
    функция переключения: нормально закрытый
    Материал корпуса: Латунь
    Уплотнение: PTFE
    Напряжение:
    AC 24, 36, 110, 220
    DC 24, 36
    Температура: +150°С

  • logo

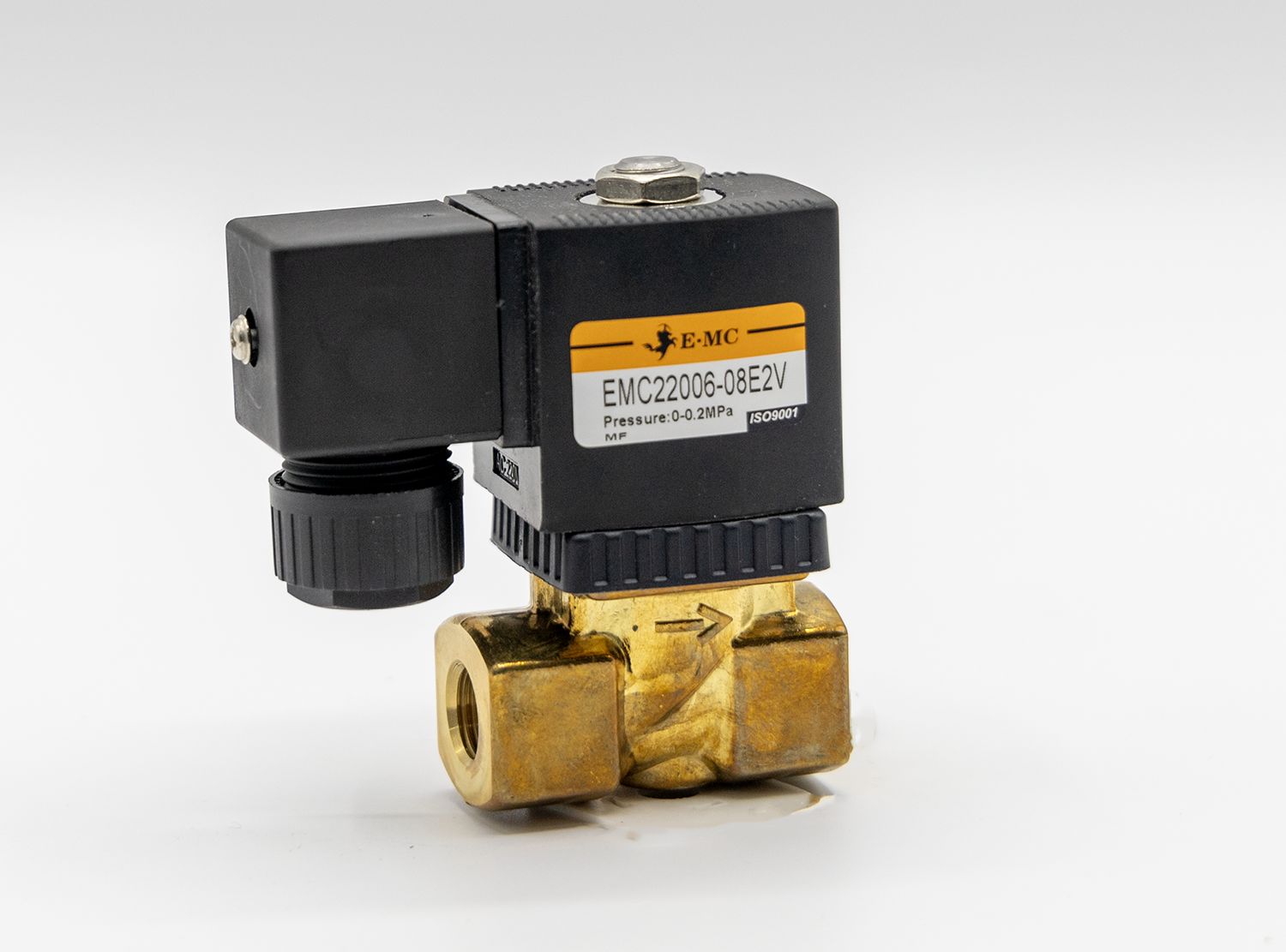

    EMC

    соленоидный клапан

  • logo

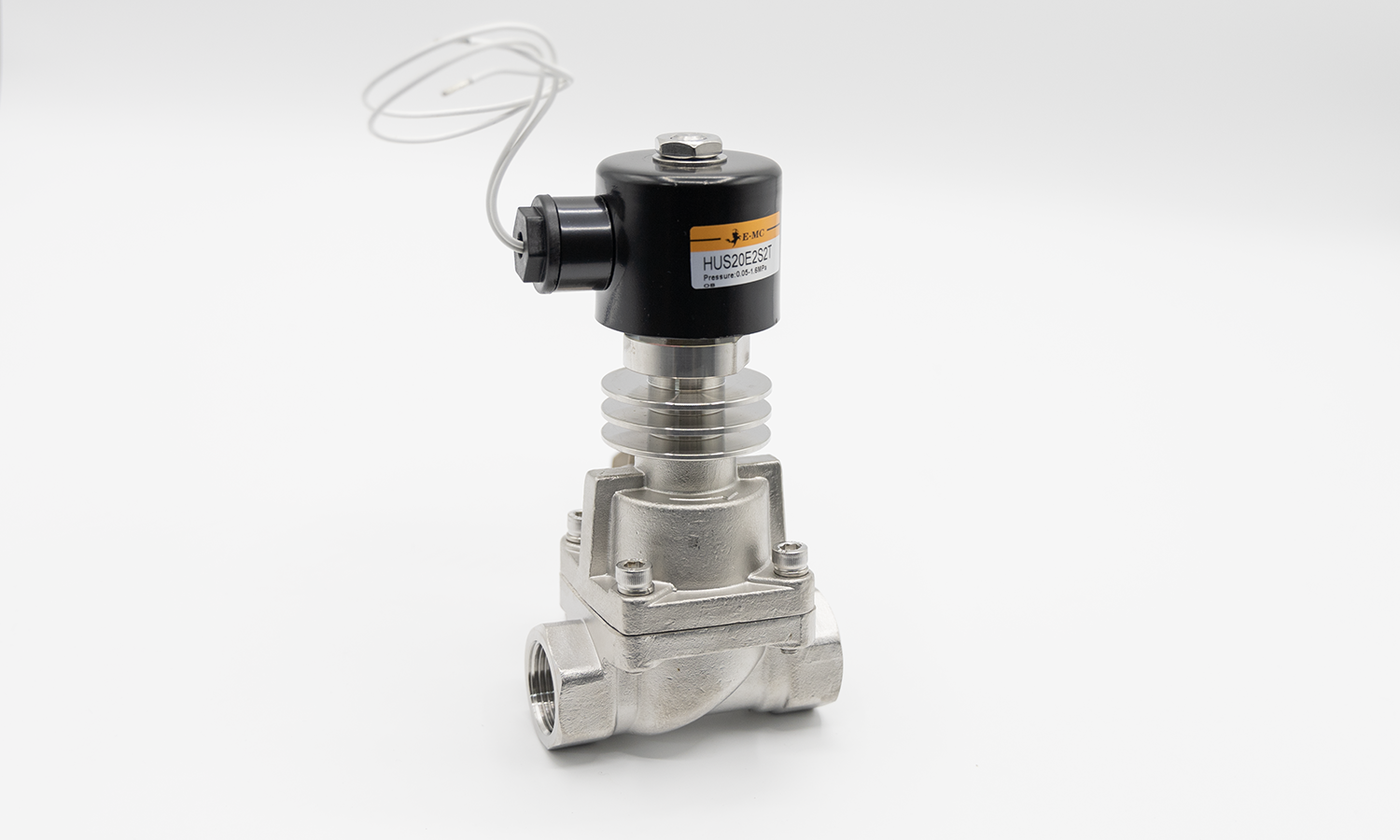

    HUS

    Высокотемпературные клапана


    Резьба: 3/8 ... 2"
    Фланец: 25, 32, 40, 50
    Условный проход, мм: 15....50
    Давление, бар: до 16
    функция переключения: нормально закрытый
    Материал корпуса: SS304
    Уплотнение: PTFE
    Напряжение:
    AC 110, 220
    DC 24
    Температура: +250°С

  • logo

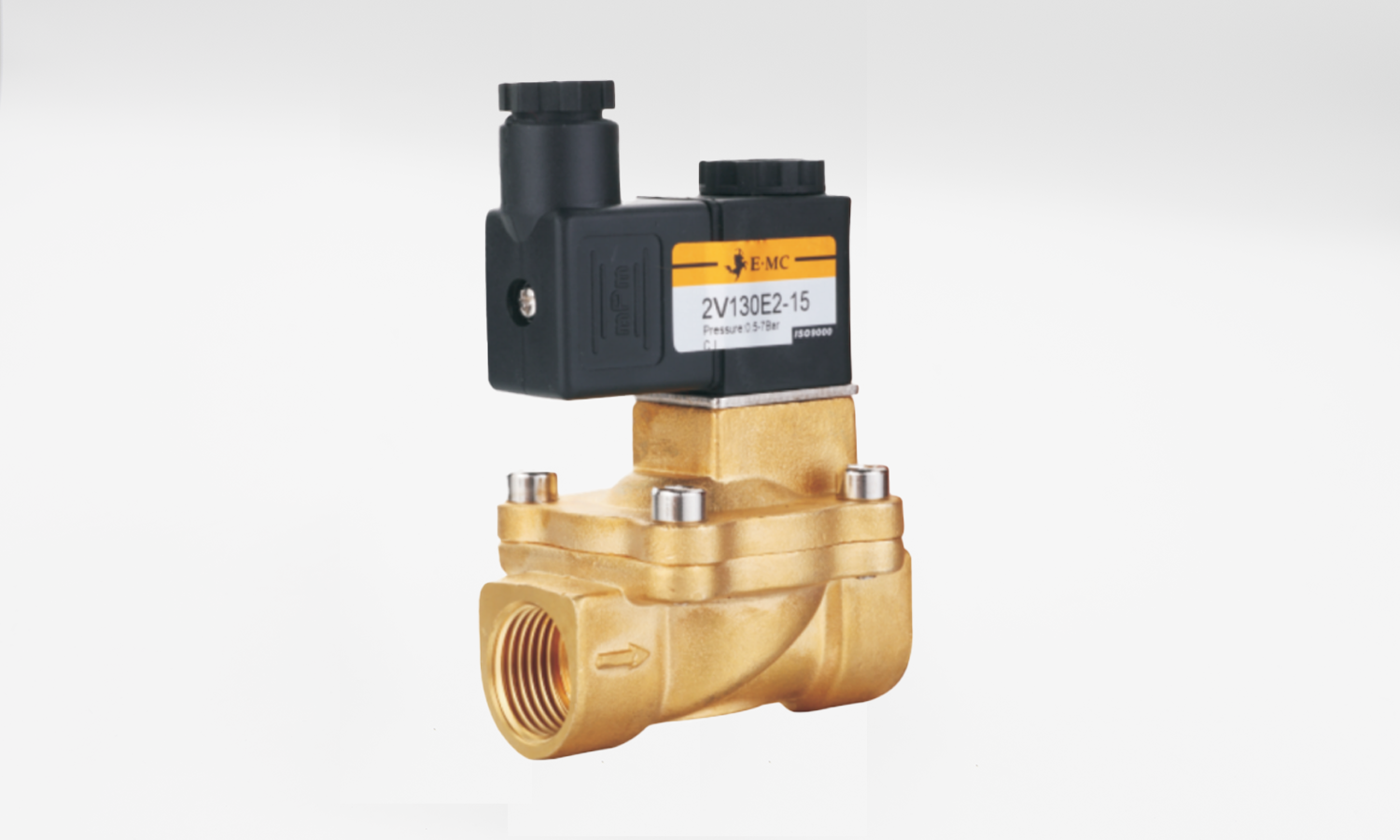

    2V

    Клапан(N.C.)


    Резьба: 1/8, 1/4, 3/8, 3/4, 1"
    Условный проход, мм: 0,6,....25
    Давление, бар: до 12
    функция переключения: нормально закрытый
    Материал корпуса: Латунь
    Уплотнение: NBR, EPDM, Viton
    Напряжение:
    AC 24, 36, 110, 220
    DC 12, 24, 36, 48
    Температура -5...+80°С

  • logo

    ZCS

    Пилотные соленоидные клапана

    Фланец: 25, 32, 40, 50, 65, 80, 100
    Условный проход, мм: 2,5....160
    Давление, бар: до 20
    функция переключения: нормально закрытый
    Материал корпус: чугун, SS304
    Уплотнение: NBR, EPDM, Viton
    Напряжение:
    AC 24, 110, 220
    DC 12, 24
    Температура: +80°С

  • logo

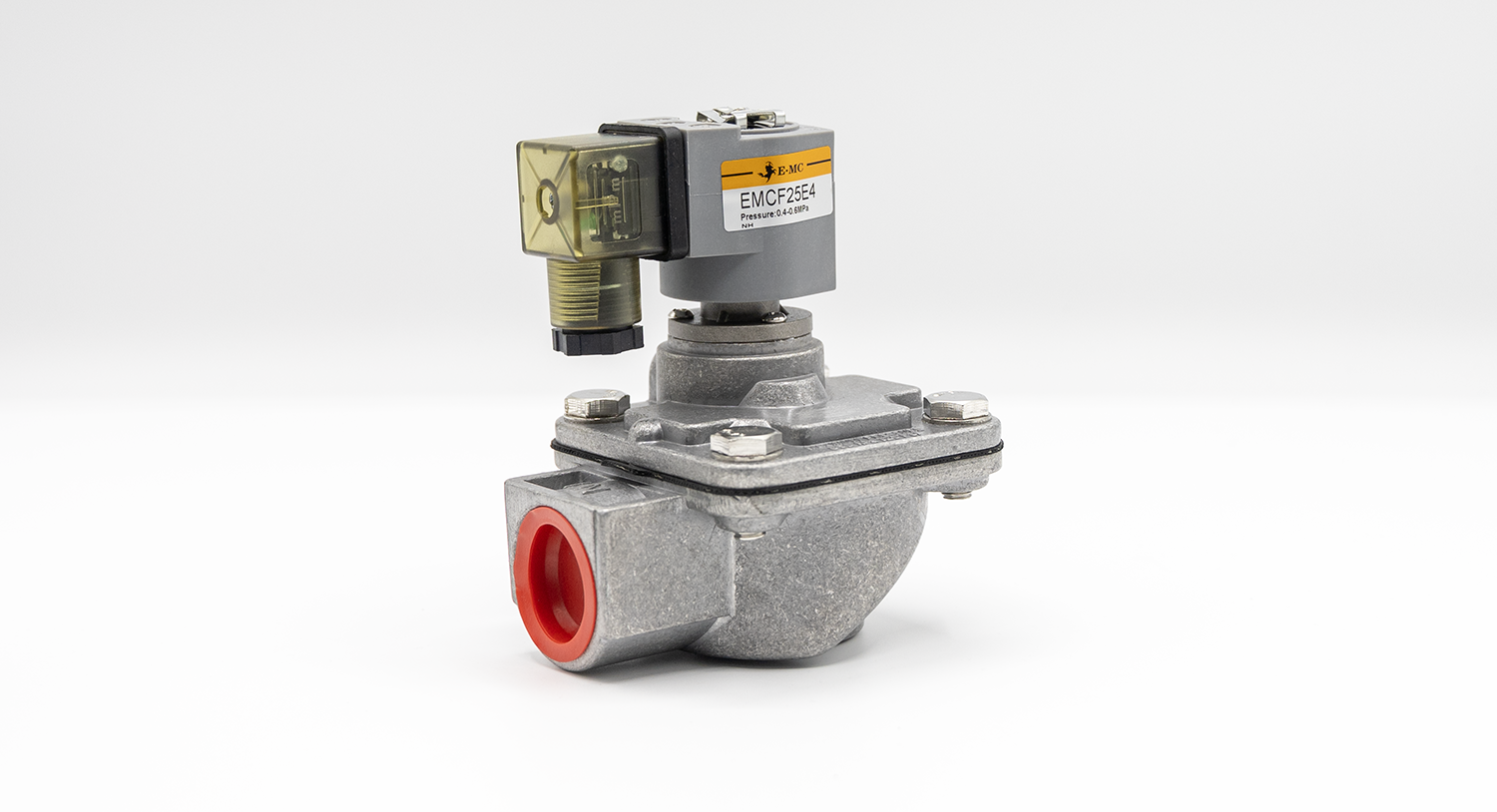

    EMCF

    клапана для встряхивания рукавных фильтров, импульсные клапана

    Присоединение :
    Резьба: 1"... 3"
    Фланец: 65, 80 99
    Условный проход, мм: 25.....76
    Давление, бар: 6
    функция переключения: нормально закрытый
    Напряжение:
    AC 220
    DC 24
    Температура: -10...+55°С
