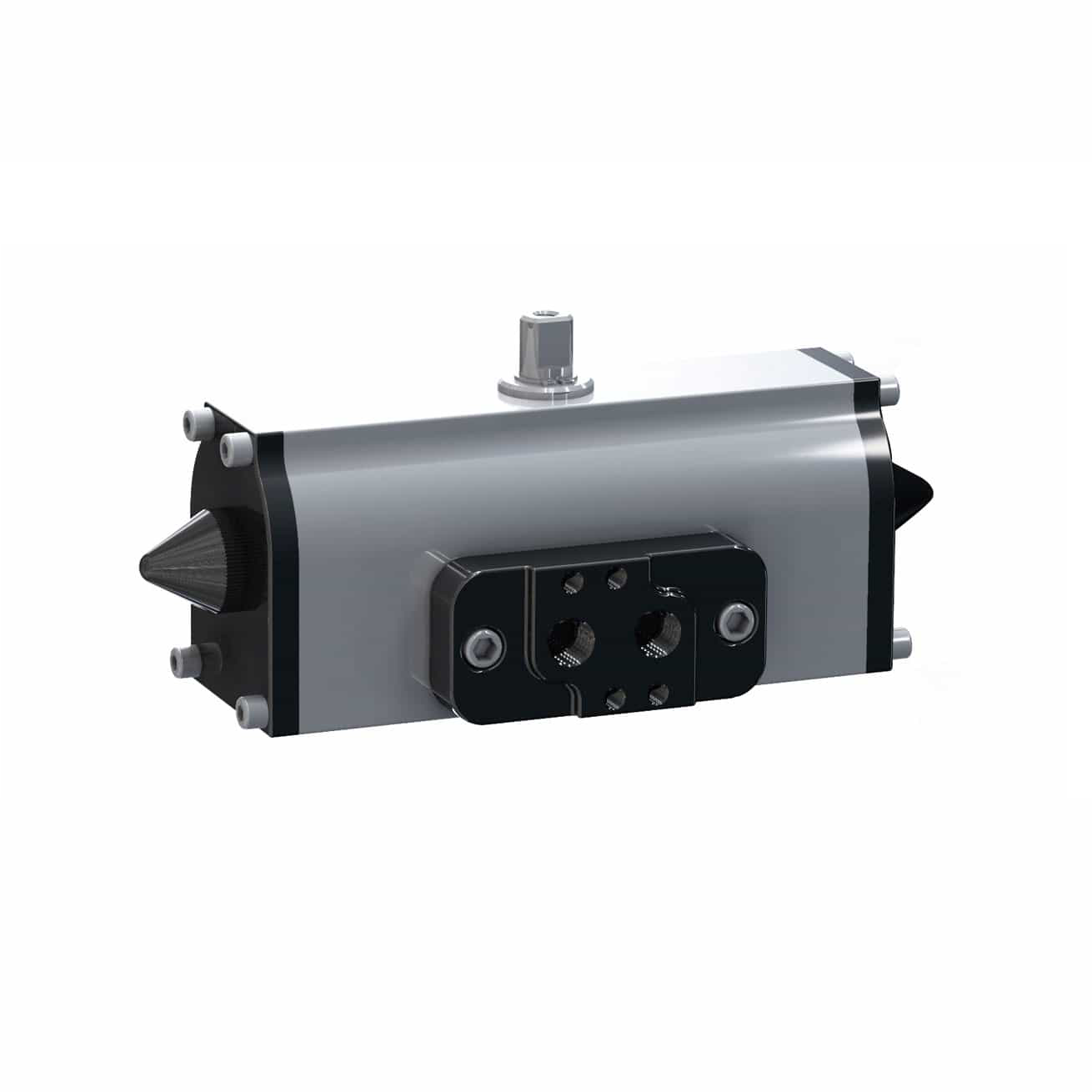

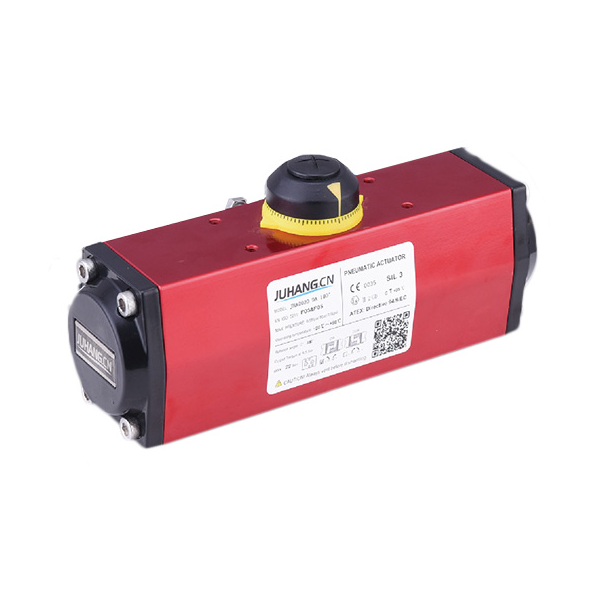

Поворотные пневмоприводы

Поворотные четвертьоборотные пневмоприводы — это пневматические устройства, предназначенные для выполнения вращательного движения на 90° (четверть оборота). Они широко применяются для автоматизации запорной арматуры, такой как шаровые краны и дисковые затворы

🔧 Основные особенности:

Тип движения: Вращательное, 90° (иногда 120°, 180°).
Принцип работы: Сжатый воздух подаётся в одну из камер привода, перемещая поршни, которые через рейку и шестерню передают вращение на выходной вал
Исполнение:

Двойного действия (Double Acting): воздух используется для открытия и закрытия.

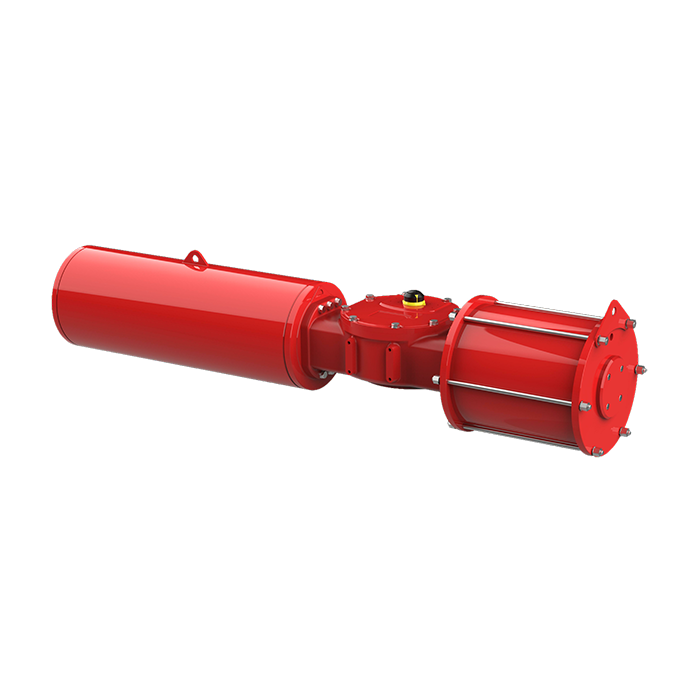

С пружинным возвратом (Single Acting): воздух открывает, а возврат происходит за счёт встроенных пружин.

🧱 Конструкция:

Цилиндры (поршни): Два поршня, двигающиеся навстречу друг другу.
Рейка и шестерня (Rack & Pinion): Преобразует поступательное движение поршней во вращательное движение выходного вала.
Выходной вал: Совместим с ISO 5211 для легкой установки на арматуру.

📦 Области применения:

Автоматизация шаровых кранов, дисковых затворов.
Используются в системах:

Водоснабжения
Химической промышленности
Газораспределения
Пищевой промышленности

🛠️ Дополнительные опции:

Позиционеры (для управления по аналоговому сигналу)
Концевые выключатели (индикация положения)
Соленоидные клапаны

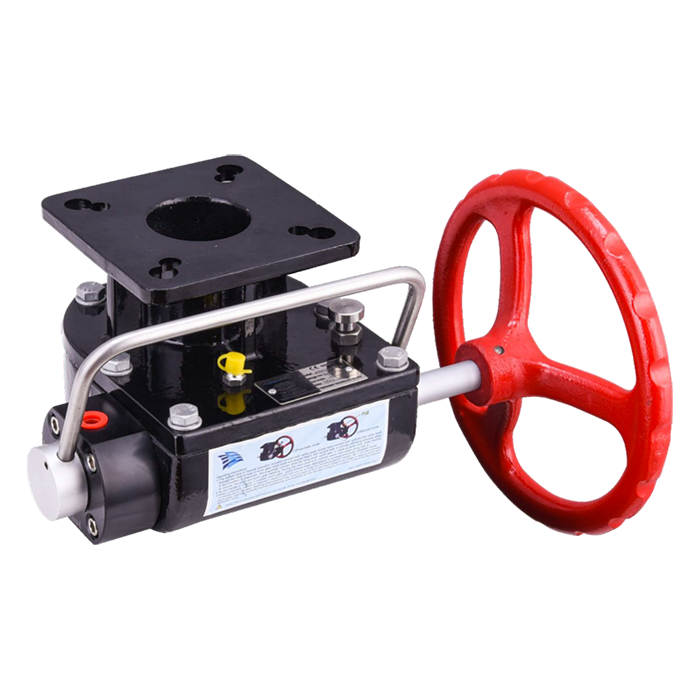

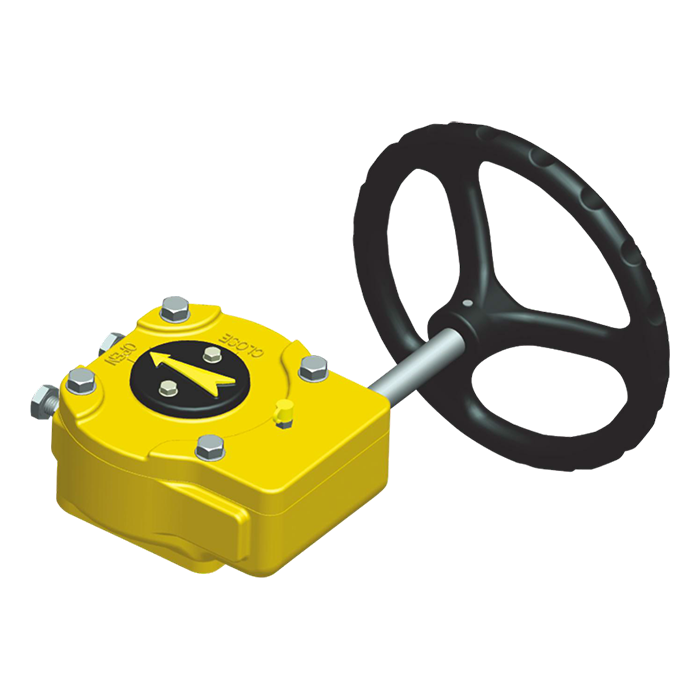

Ручной дублер (override) жидкостей.

📝 Примечания:

При выборе привода рекомендуется закладывать запас 20–30% по моменту относительно сопротивления арматуры.
Если используется пружинный привод (Single Acting) — крутящий момент будет меньше при срабатывании на возврат.
