Седельные клапаны
Седельный клапан – это запорное устройство, предназначенное для регулирования потока жидкостей, газов или пара. Он получил название благодаря своей конструкции, в которой запорный элемент (золотник или мембрана) перекрывает седло клапана, управляя подачей рабочей среды.
Принцип работы:
Типы седельных клапанов
🔹 По принципу работы:
1️⃣ Нормально закрытые (NC – Normally Closed) – в исходном состоянии закрыты, открываются при подаче сигнала.
2️⃣ Нормально открытые (NO – Normally Open) – в исходном состоянии открыты, закрываются при активации привода.
3️⃣ Двухходовые (2/2) – один вход, один выход, работает по принципу "открыто/закрыто".
4️⃣ Трехходовые (3/2) – переключают поток между двумя выходами.
🔹 По типу управления:
1️⃣ Ручные – регулируются поворотом маховика.
2️⃣ Электромагнитные (соленоидные) – управляются электрическим сигналом.
3️⃣ Пневматические – срабатывают при подаче сжатого воздуха.
4️⃣ Гидравлические – управляются давлением жидкости.
🔹 По конструкции:
1️⃣ Односедельные – простая конструкция, подходят для большинства сред.
2️⃣ Двухседельные (с балансировкой) – используются для работы с высокими давлениями.
3️⃣ Мембранные – обеспечивают герметичность, подходят для агрессивных сред.
🔹 По типу присоединения:
1️⃣ Резьбовые (BSP, NPT, G, M) – удобны для компактных систем.
2️⃣ Фланцевые – применяются в промышленных трубопроводах.
3️⃣ Сварные – обеспечивают герметичность в условиях высокого давления.
Преимущества седельных клапанов:
✔ Надежная герметичность – минимальные утечки.
✔ Высокая износостойкость – долговечность при высоких нагрузках.
✔ Устойчивость к агрессивным средам – материалы из нержавеющей стали, тефлона, бронзы.
✔ Широкий диапазон рабочих температур – от -40°C до +250°C (в зависимости от модели).
Применение:
🚗 Автомобильная отрасль – управление топливом, маслом, воздухом.
💧 Системы водоснабжения – автоматическое открытие/закрытие подачи воды.
💊 Медицинское оборудование – точное дозирование жидкостей и газов.
🔬 Лабораторные установки – контроль потоков реагентов.
Как выбрать седельный клапан?
🔹 Выберите тип управления (ручной, электромагнитный, пневматический).
🔹 Определите давление и температуру рабочей среды.
🔹 Укажите тип соединения (резьба, фланец, сварка).
🔹 Подберите материал корпуса (латунь, нержавеющая сталь, пластик).
-

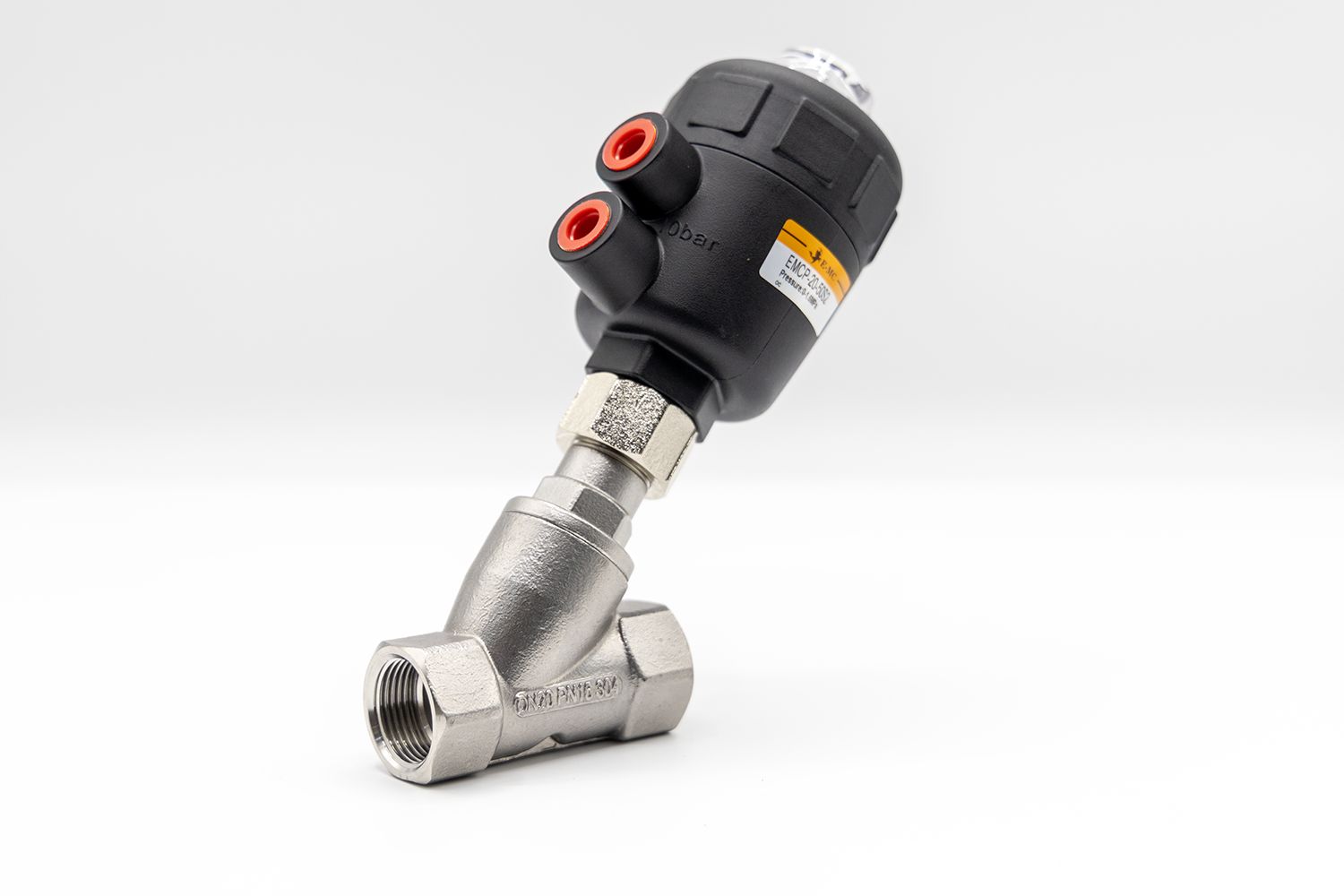

EMCP
Седельный клапан с пластиковым приводом муфтовыеРезьба: 3/8, 3/4, 1", 1-1/4", 1-1/2", 2", 3", 4"
Пневмопривод, мм: 50 63 80
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -
EMCJ
Седельный клапан из нержавеющей стали муфтовыеРезьба: 3/8, 3/4, 1", 1-1/4", 1-1/2", 2", 3", 4"
Пневмопривод, мм: 50 63 80 100
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -

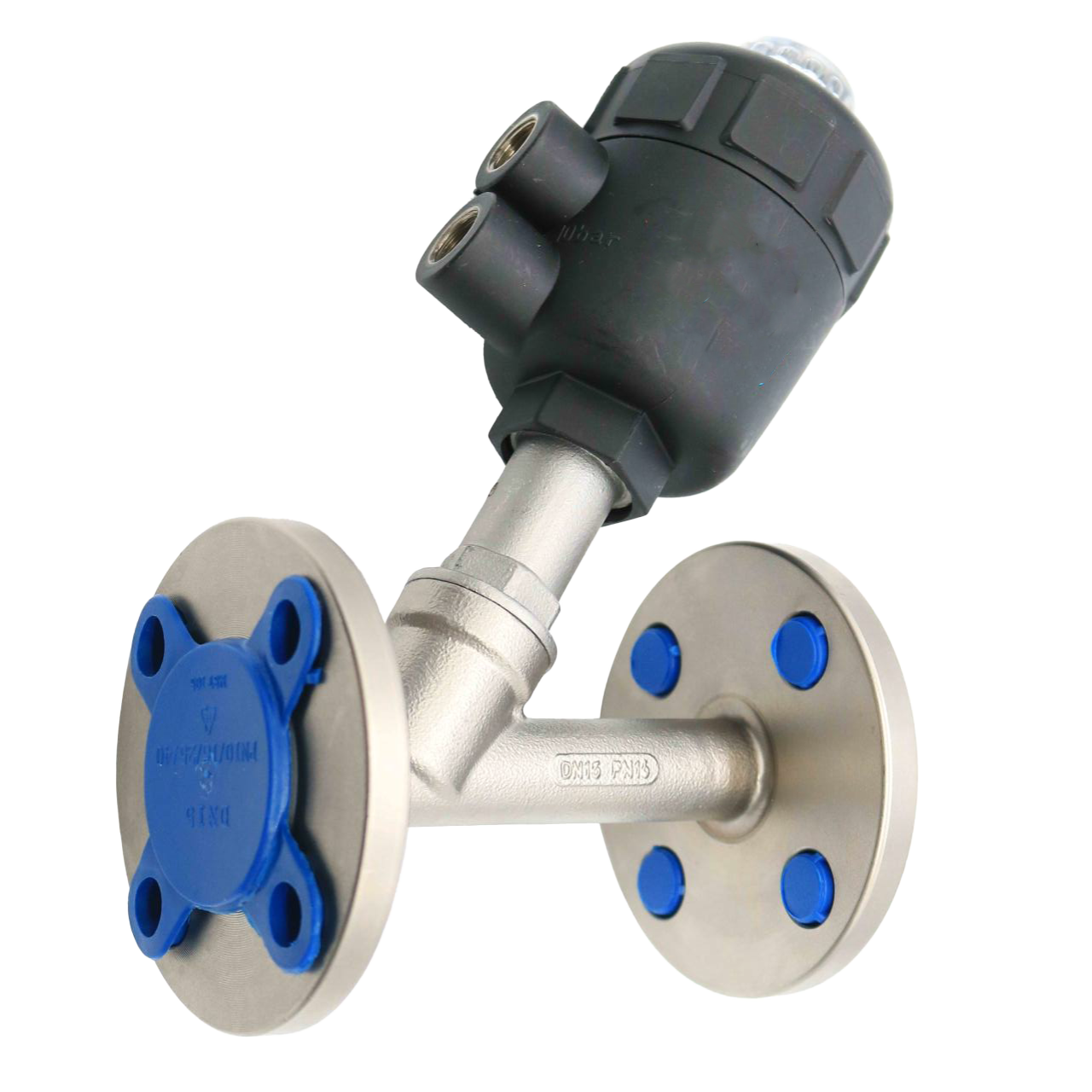

EMCPF
Шаровый кран с пнемоприводом
Фланец: 10 15 20 25 32 40 50
Пневмопривод, мм: 50 63 80
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -

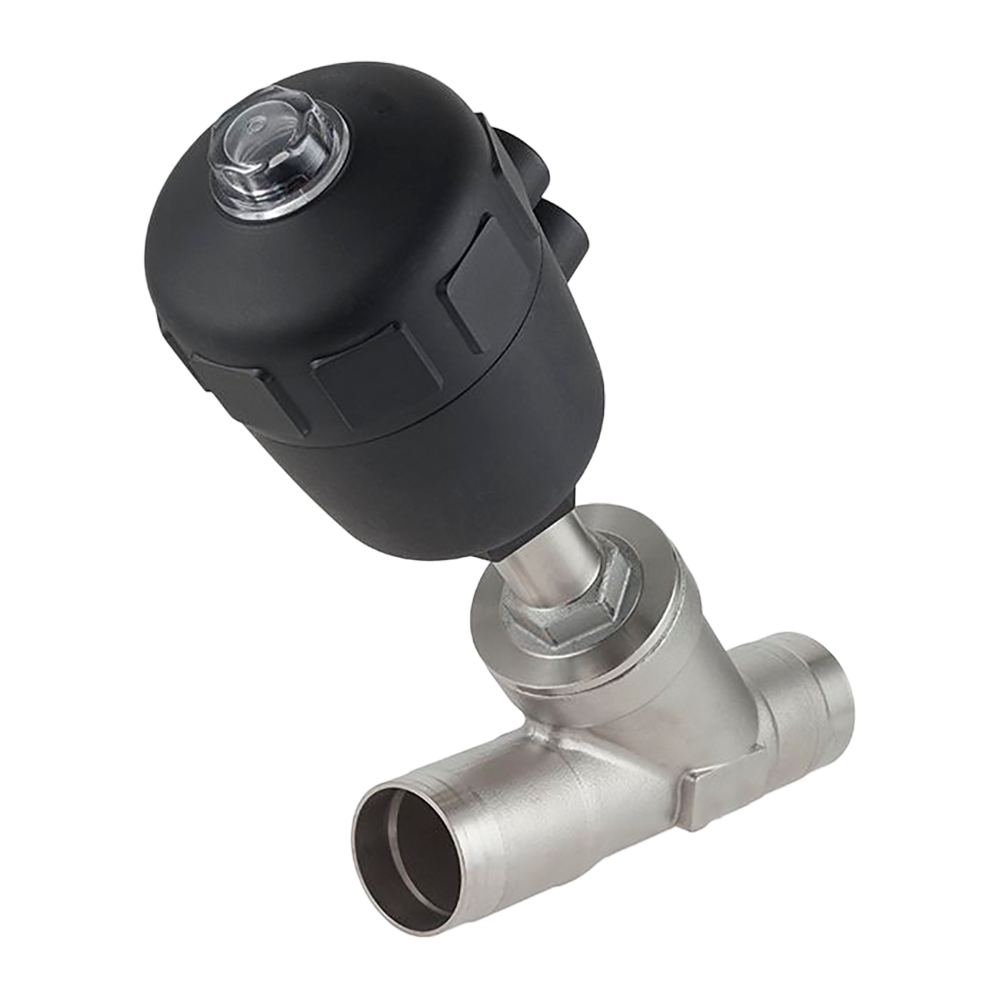

EMCPH
Шаровый кран под приварку с пнемоприводом
Сварка: 10 15 20 25 32 40 50
Пневмопривод, мм: 50 63 80
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -

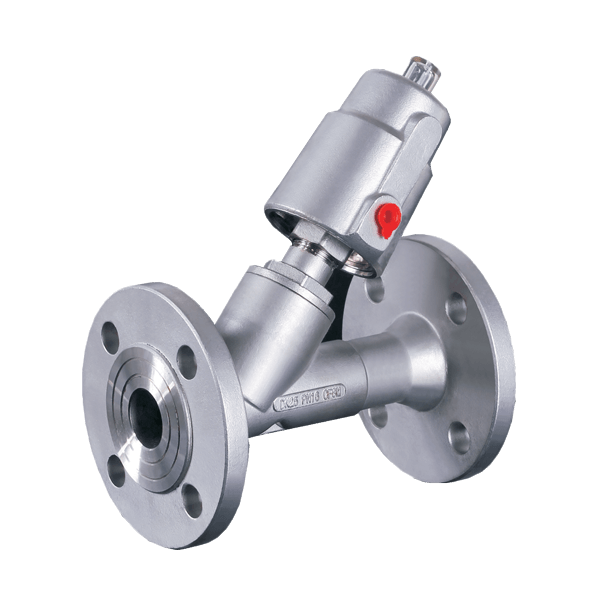

EMCJF
Шаровый кран с пнемоприводом
Фланец: 10 20 25 32 40 50
Пневмопривод, мм: 50 63 80
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -

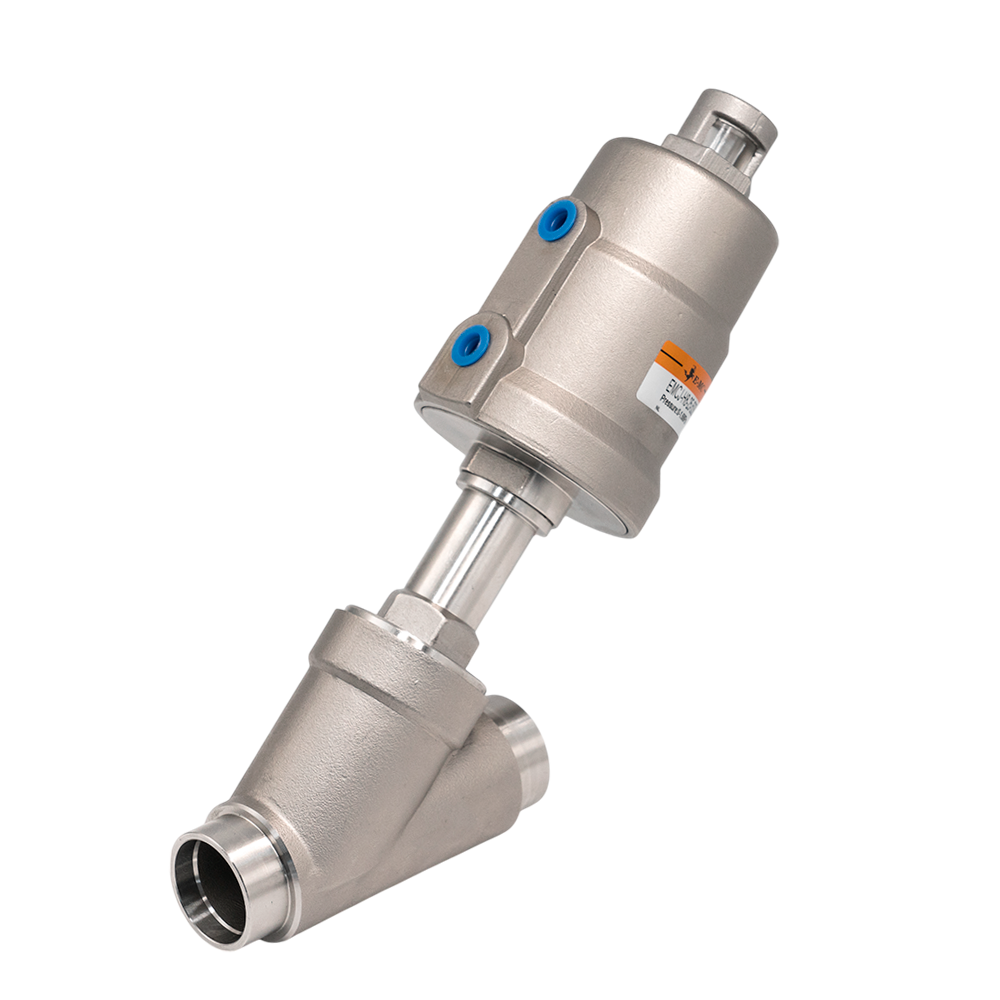

EMCJH8
Седельный клапан из нержавеющей стали под приваркуПрисоединение :
сварка: 15 20 25 32 40 50 65 80
Пневмопривод, мм: 50 63 80
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -

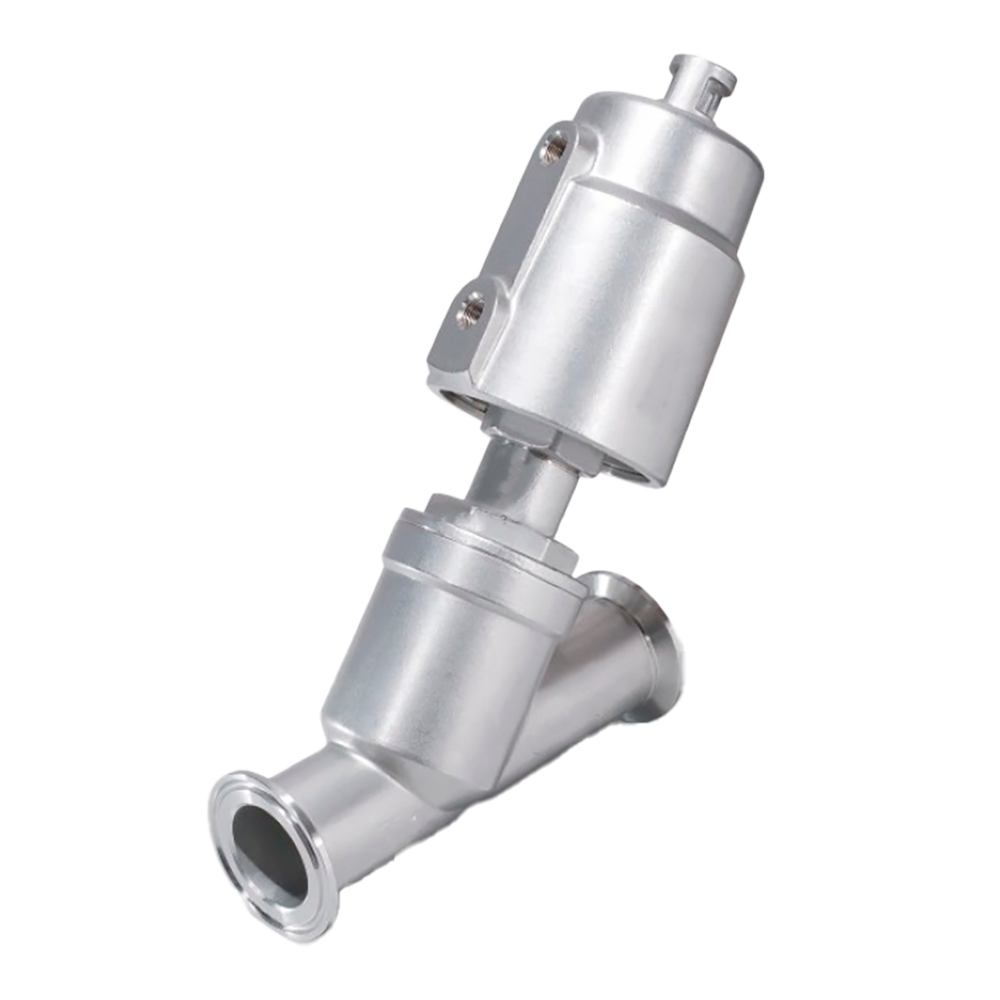

EMCJ-C
Седельный клапан из нержавеющей стали под хомутХомут: 15 20 25 32 40 50 65 80
Пневмопривод, мм: 50 63 80
Давление, бар: до 16
функция переключения: нормально закрытый, нормально открытый, двухстороннего действия
Материал корпуса: SS304 SS316
Уплотнение: PTFE, FPM
Температура: -10...+180°С -
ENB
Седельные отсечные клапаны компактныеРезьба G1/8 … G1
Функция клапана Нормально-закрытыйДвухстороннего действия
Материал уплотнения NBR, EPDM, VITON
Температура рабочей среды, °С -5 … +70 / -5… +99
