Пневматические коллекторы
Пневматические коллекторы — это распределительные устройства, используемые в пневмосистемах для разделения потока сжатого воздуха на несколько выходных каналов. Они обеспечивают эффективное подключение нескольких исполнительных механизмов (цилиндров, клапанов) к одному источнику воздуха.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
Типы коллекторов:
🔹 Конструкция: Обладают резьбовыми соединениями для подсоединения трубопроводов, шлангов и фитингов.
Изготавливаются из алюминия, латуни или нержавеющей стали.
🔹 Преимущества:
✔️ Прочные и надежные соединения.
✔️ Подходят для высоких давлений.
✔️ Возможность подключения к различным типам резьбы (BSP, NPT, G).
🔹 Применение:
Промышленные пневматические системы.
Подключение клапанов и цилиндров.
Системы подачи воздуха в производственных линиях.
2. Цанговые коллекторы
🔹 Конструкция:
Оборудованы быстросъемными цанговыми соединениями, позволяющими подключать трубки без инструментов.
Чаще всего изготавливаются из алюминия, латуни или композитных материалов.
🔹 Преимущества:
✔️ Быстрое подключение и отключение трубок.
✔️ Компактные размеры.
✔️ Минимальное время на обслуживание.
🔹 Применение:
Автоматизированные линии с частыми перенастройками.
Лабораторные и медицинские установки.
Системы сжатого воздуха в автомобильной промышленности.
Как выбрать коллектор?
✅ По материалу: алюминиевые (лёгкие), латунные (коррозионно-стойкие), стальные (для агрессивных сред).
✅ По количеству выходов: 2, 4, 6, 8 и более портов.
✅ По рабочему давлению: стандартные до 10–16 бар, усиленные — выше.
-
SYКоллектор резьбовой
-

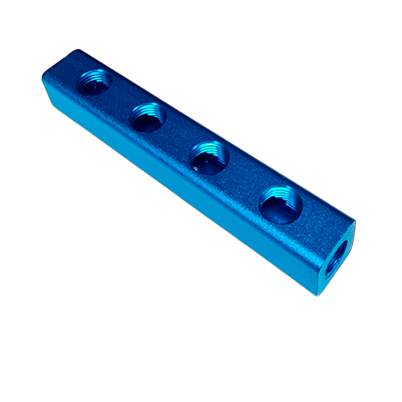

MPB
Коллектор резьбовой
-
ZPK
Фитинг цанговый коллектор
Диаметр под цангу 4 6 8 10 12
-
ZPKG
Фитинг цанговый коллектор с редуцированием
Диаметр проходной 6 8 10 12
Диаметр отводов 4 6 8 10 -
ZPKB
Фитинг цанговый коллектор с редуцированием
Диаметр 6 8 10
Резьба 1/8 1/4 3/8 -
ZPKD
Фитинг цанговый коллектор с резьбой
Диаметр проходной на одной оси с резьбой 6 8 10
Диаметр боковых отводов 4 6 8
Резьба 1/8 1/4 3/8 -

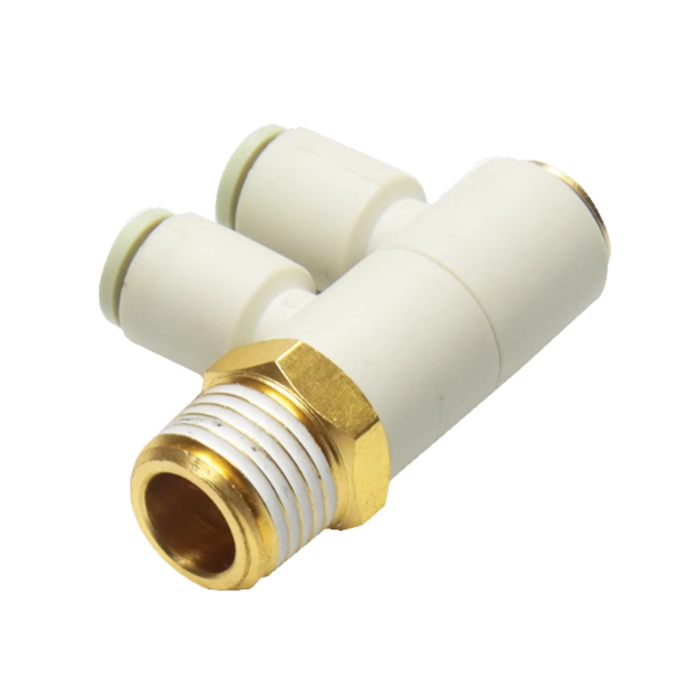

KQ2VD
Фитинг цанговый коллектор с резьбой
Диаметр проходной на одной оси с резьбой 6 8 10
Диаметр боковых отводов 4 6 8
Резьба 1/8 1/4 3/8 -
KQ2VT
Фитинг цанговый c тремя поворотными выходами с резьбой
Диаметр 4 6 8 10 12
Резьба 1/8 1/4 3/8 1/2 -

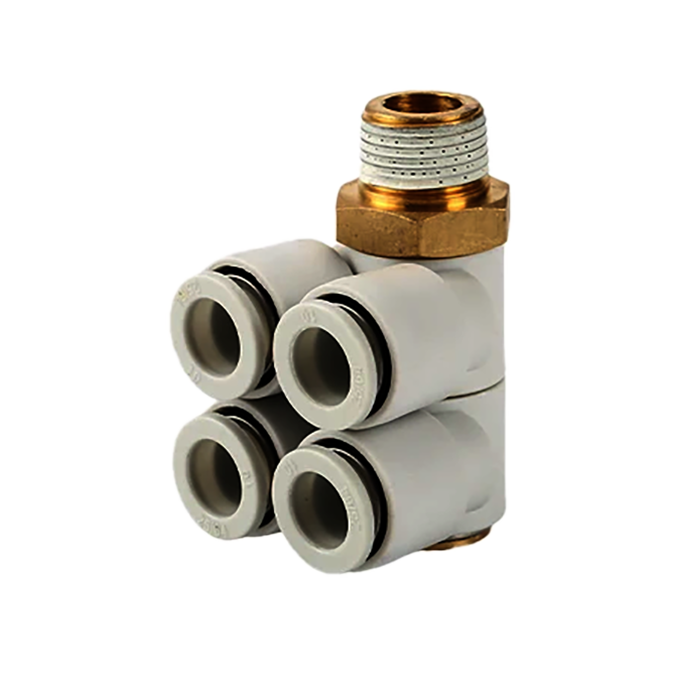

KQ2ZD
Фитинг цанговый c четырьмя поворотными выходами с резьбой
Диаметр 4 6 8 10 12
Резьба 1/8 1/4 3/8 1/2 -
KQ2ZT
Фитинг цанговый c шестью поворотными выходами с резьбой
Диаметр 4 6 8 10 12
Резьба 1/8 1/4 3/8 1/2 -
KQ2UD
Фитинг цанговый c четырьмя выходами
Диаметр 4 6
-

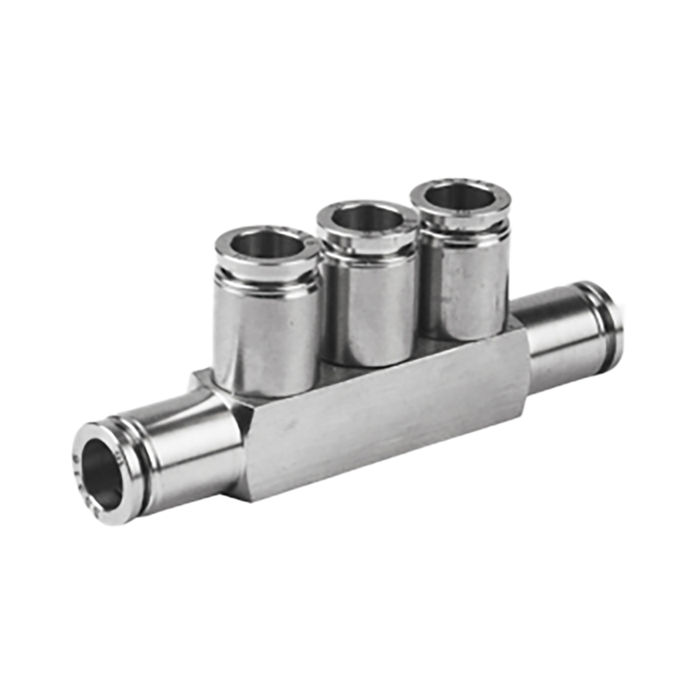

SPKG
Фитинг цанговый c четырьмя выходами SS316
Диаметр 4 6 8 10 12
