БЕСШТОКОВЫЕ ПНЕВМОЦИЛИНДРЫ
Бесштоковые пневмоцилиндры — это пневматические устройства, которые выполняют линейное перемещение без использования традиционного выдвижного штока. Вместо него движение осуществляется благодаря передаче силы от поршня на внешнюю рабочую часть. Бесштоковые пневмоцилиндры являются идеальным выбором для применения в условиях ограниченного пространства или при необходимости большого хода.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
ОСОБЕННОСТИ БЕСШТОКОВЫХ ПНЕВМОЦИЛИНДРОВ:
- Отсутствие выдвижного штока: Перемещение поршня передается на внешнюю каретку или направляющую, что позволяет значительно уменьшить длину цилиндра.
- Компактный дизайн: Благодаря отсутствию длинного штока устройство занимает меньше места в разложенном состоянии.
- Длинный рабочий ход: Возможен рабочий ход, превышающий размеры корпуса в несколько раз.
- Разнообразие конструкций: Подходят для различных задач, включая перемещение, подъем, поворот и фиксацию.
ТИПЫ БЕСШТОКОВЫХ ПНЕВМОЦИЛИНДРОВ:
- Цилиндры с магнитной связью: Магнит внутри поршня соединяется с внешней кареткой через стенки цилиндра. Обеспечивает плавное движение без механического соединения.
- Цилиндры с механической связью (ременной или поршневой): Внешняя каретка механически связана с поршнем через разрез корпуса или ремень.
- Цилиндры с линейным направляющим механизмом: Используются для точного позиционирования с минимальным люфтом.
ПРЕИМУЩЕСТВА БЕСШТОКОВЫХ ПНЕВМОЦИЛИНДРОВ:
- Экономия пространства: подходит для установки в компактных системах.
- Увеличенный рабочий ход: длина хода может быть значительно больше, чем у штоковых моделей.
- Низкий уровень трения и износа: повышается срок службы оборудования.
- Устойчивость к боковым нагрузкам: благодаря конструктивным особенностям, можно перемещать тяжелые грузы.
ПРИМЕНЕНИЕ:
- Транспортировка: Перемещение деталей или заготовок на производственных линиях.
- Автоматизация: В системах сборки, упаковки и сортировки продукции.
- Позиционирование: Установка заготовок, инструментов или деталей в заданное положение.
- Системы линейного перемещения: Роботы и манипуляторы, где важна компактность и большая длина хода.
- Машиностроение и металлообработка: Работа с длинными и тяжелыми заготовками.
НЕДОСТАТКИ БЕСШТОКОВЫХ ПНЕВМОЦИЛИНДРОВ:
- Меньшая герметичность (особенно у механических моделей с разрезом корпуса).
- Более сложная конструкция, требующая качественного обслуживания.
- Ограничения по нагрузке в зависимости от типа привода (механический или магнитный).
-
ESW
Бесштоковый пневмоцилиндрДиаметр 16 20 25 32
Длина ход: 1... 2000 мм
Опрос положения -
ESWT
Бесштоковый пневмоцилиндр с направляющей
Диаметр 16 20 25 32
Длина ход: 1... 2000 мм
Опрос положения -

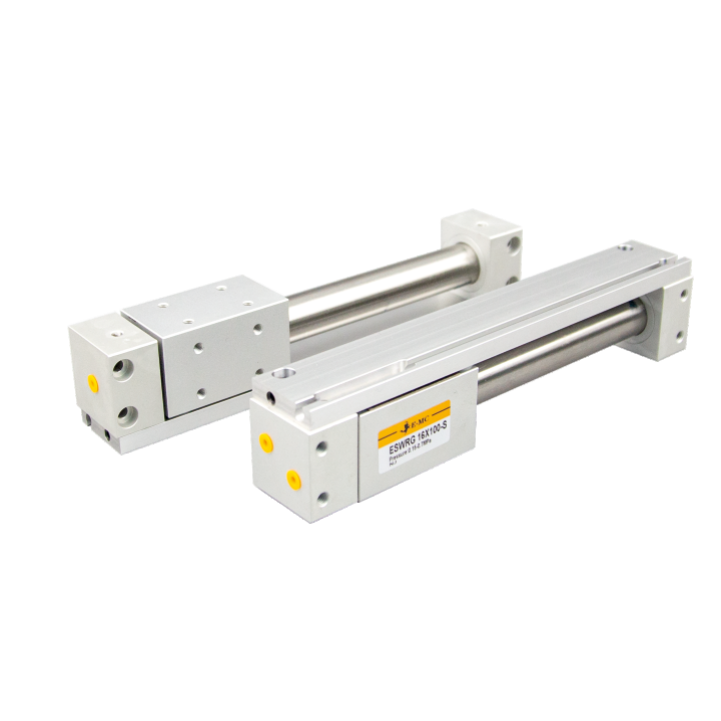

ESWRБесштоковый пневмоцилиндр с направляющей -

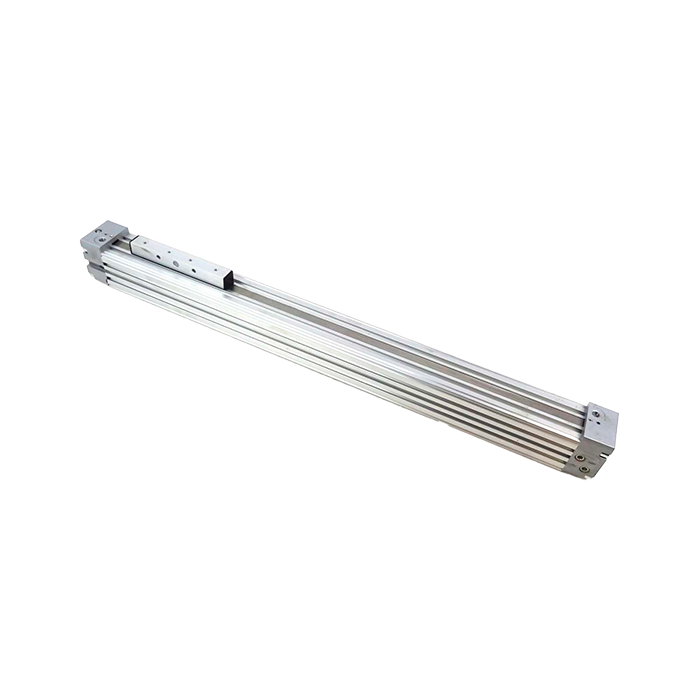

DGC
Бесштоковый пневмоцилиндр
Диаметр 16 20 25 32
Длина ход: 1... 1500 мм
Опрос положения -
MY1BКруглые пневмоцилиндрыДиаметр 10 16 20 25 32 40 50 63 80 100
Длина ход: 1... 2000 мм
Опрос положения -
OST/OSPКруглые пневмоцилиндрыДиаметр 10 16 20 25 32 40 50 63 80 100
Длина ход: 1... 2000 мм
Опрос положения -
В разработке -
В разработке
