СТАНДАРТНЫЕ ISO ПНЕВМОЦИЛИНДРЫ
EMC | Festo | SMC | Другие | |

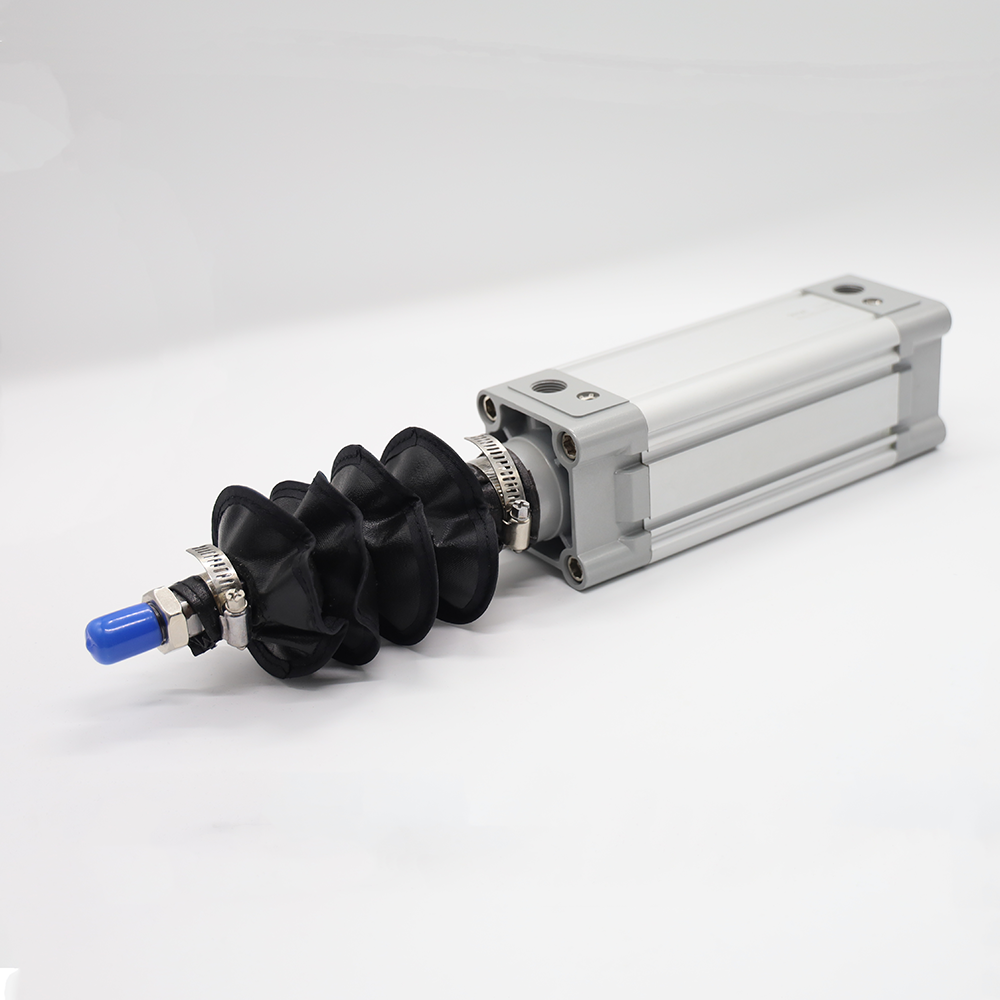

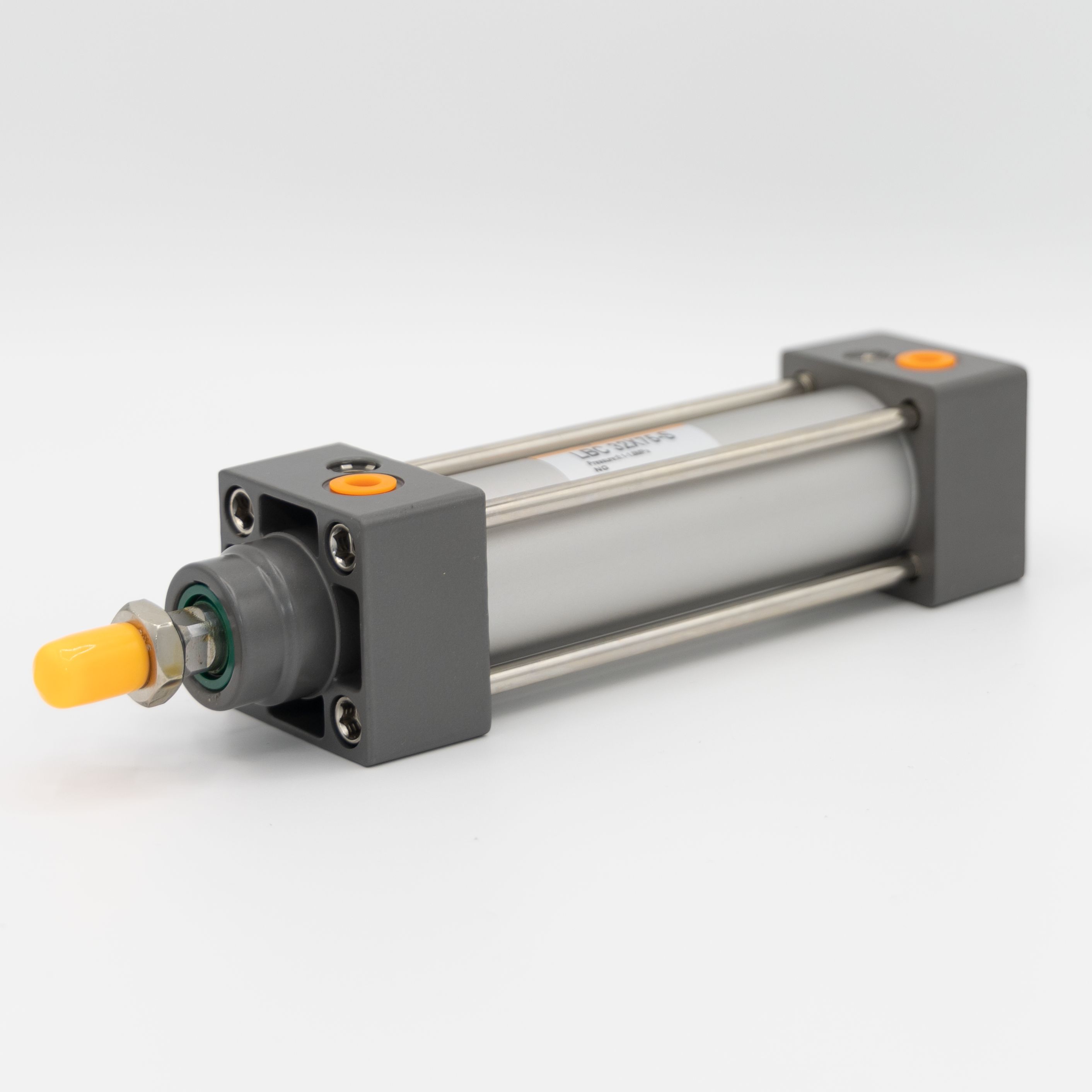

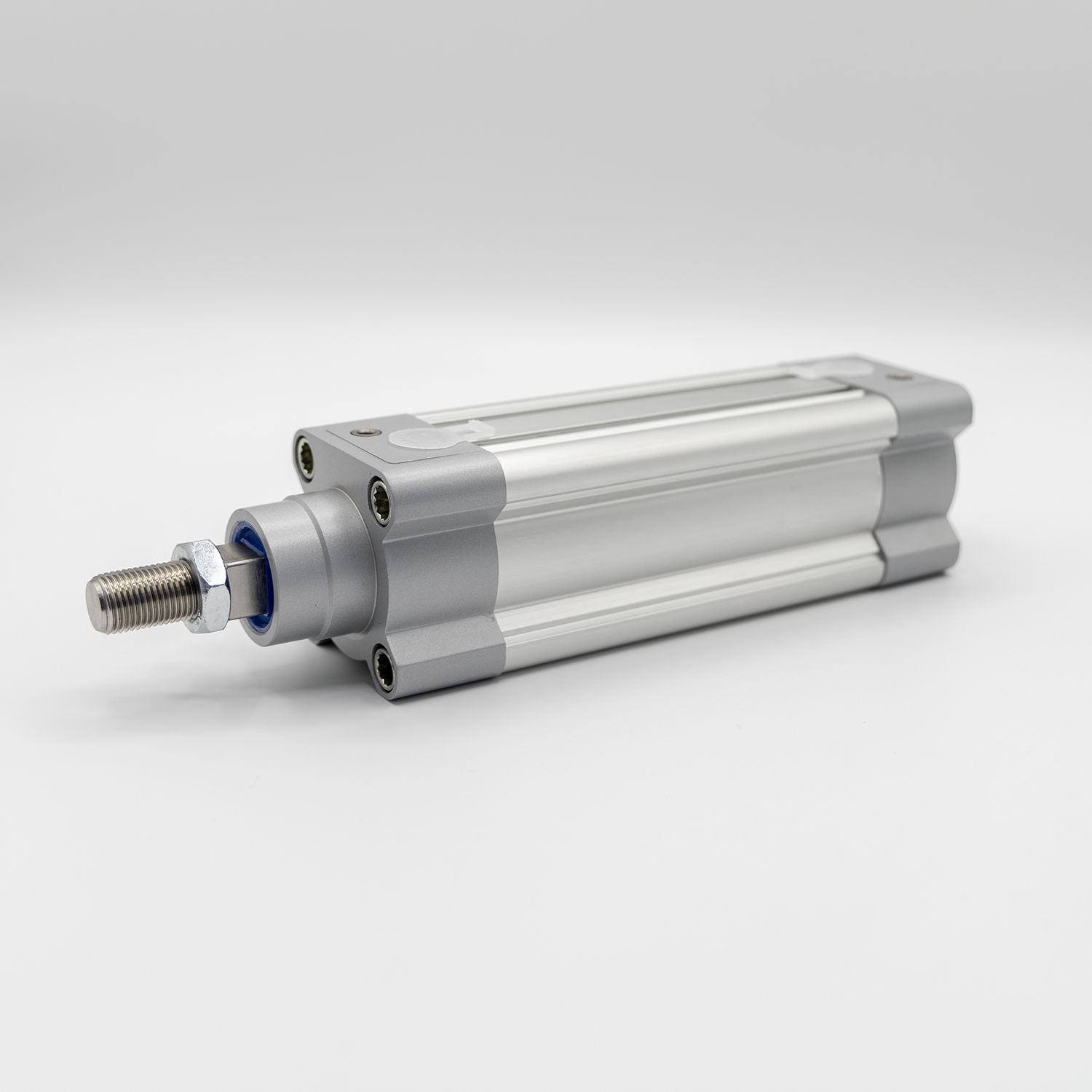

VBC/FVBC/LBC | DNC/DSBC/DSBG/DNG/DNCB | CP95/CP96/C965/C96 | ||
IA/IAC | DSNU/DSN/DSNUP | С85 | ||

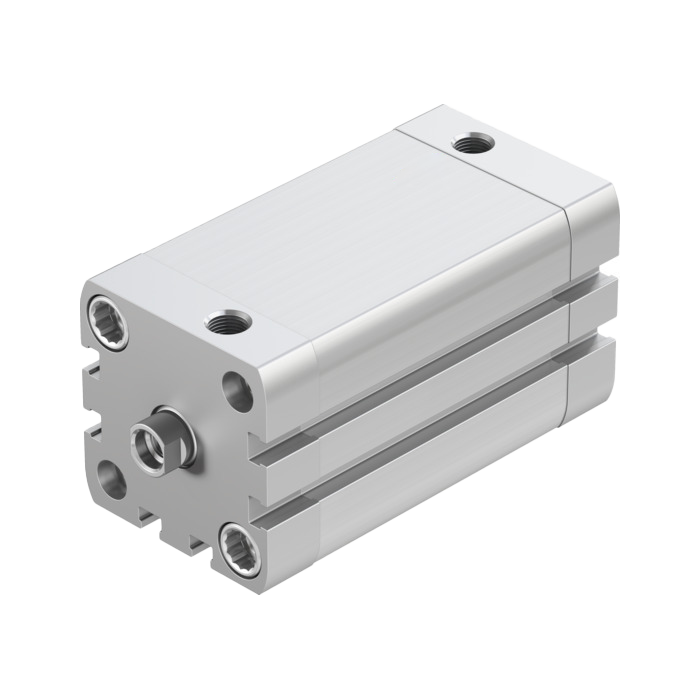

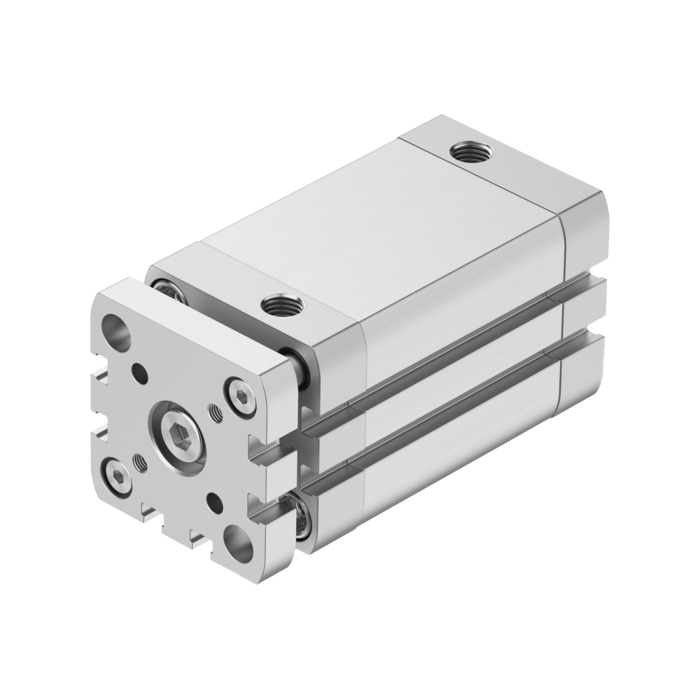

SF/SFM | ADN/ADNGF | C55 |
Таблица соответсвия ISO цилиндров между производителями
Внимание: ОДО КРИОЛА не несет никакой ответственности за возможное несоответствие цилиндров приведенных в таблице в силу их различных опций,
которые могут быть или не быть у других производителей. Данные в таблице несут только информационный характер.
![](https://cdn-ru.bitrix24.by/b19936476/landing/26c/26c0e2c87cefe382ca3342a758430eae/vbc_lbc_1x.png)

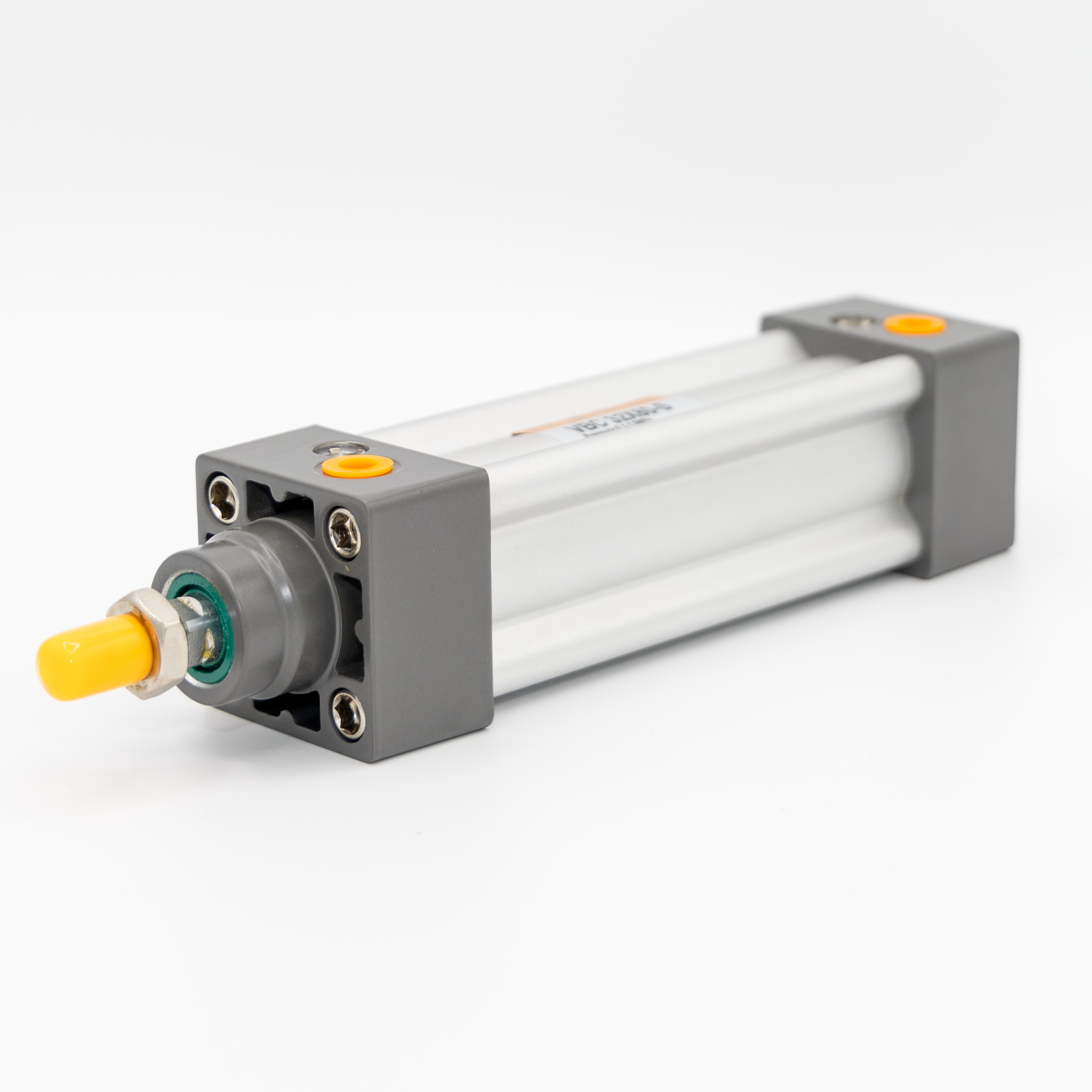

Пневмоцилиндры
![](https://cdn-ru.bitrix24.by/b19936476/landing/586/5861d11372836a427116803606e43d7b/fvbc_1x.png)

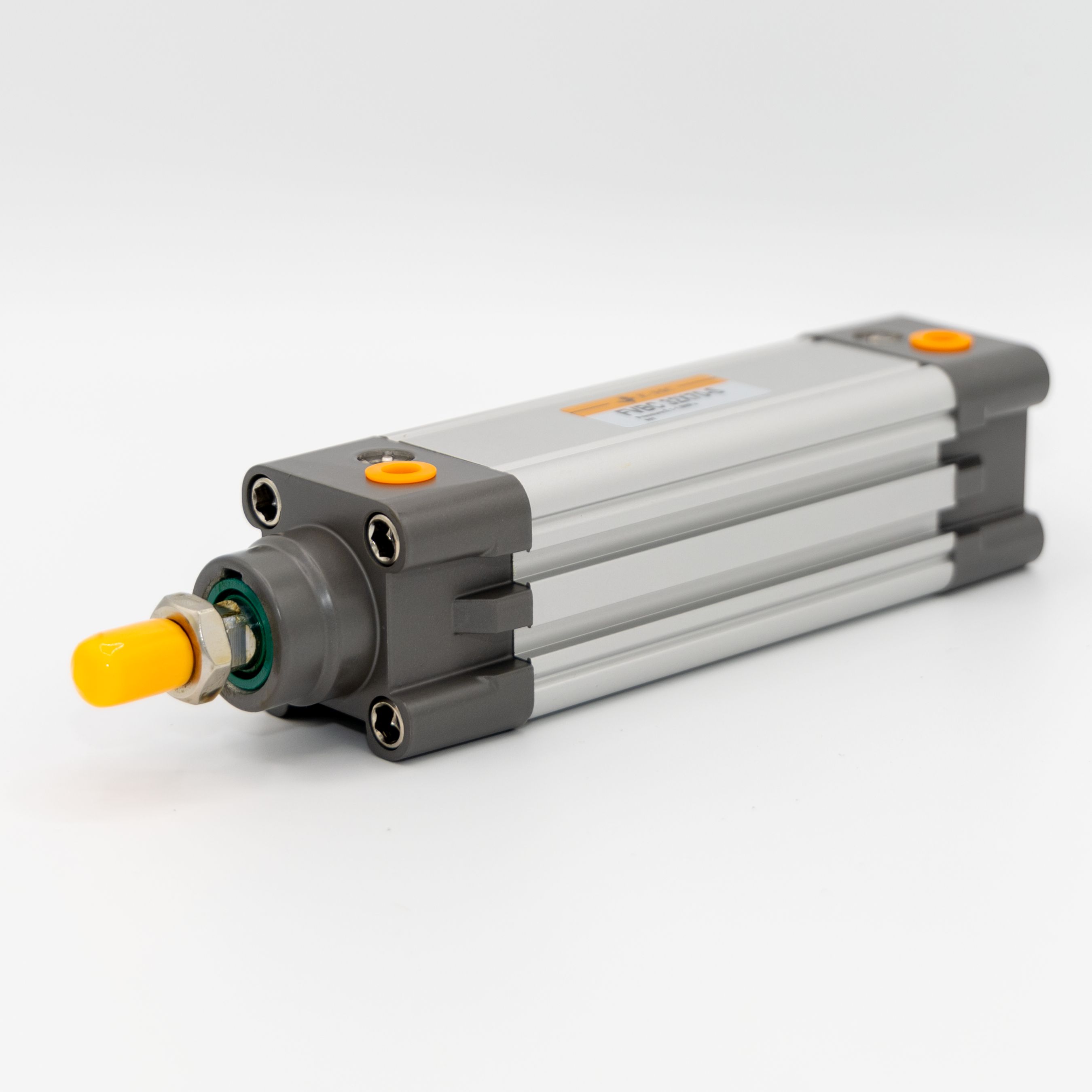

Пневмоцилиндры
ISO15552 серии FVBC
![](https://cdn-ru.bitrix24.by/b19936476/landing/d9b/d9b6f19a70033f17897044e67d6b79b6/sf_1x.png)

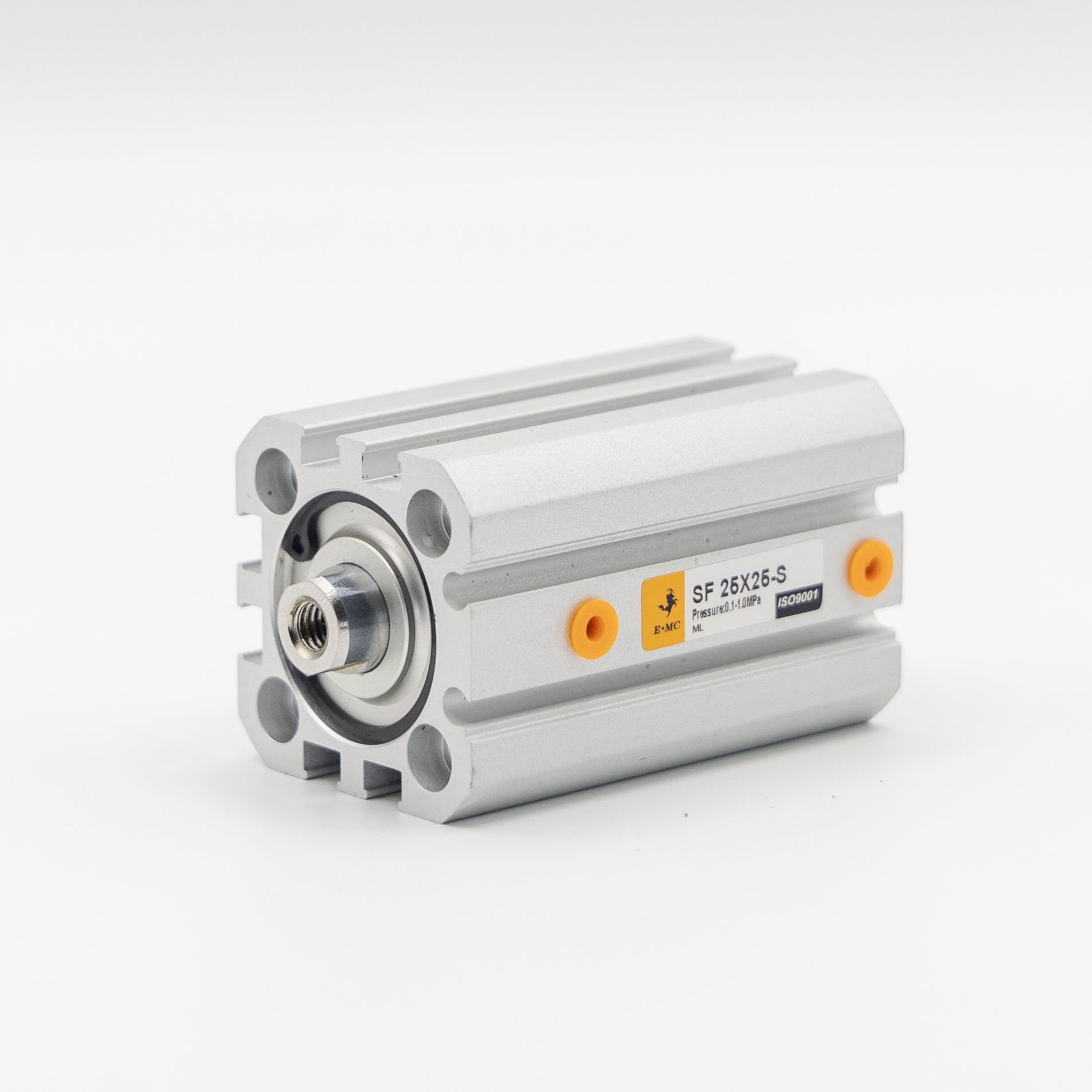

Пневмоцилиндры
ISO21287 серии SF
![](https://cdn-ru.bitrix24.by/b19936476/landing/833/8336cc56e8cdb260d3adbff922299658/ia_iac_1x.png)
Пневмоцилиндры Серии IA/IAC ISO6432
![](https://cdn-ru.bitrix24.by/b19936476/landing/e2a/e2a6c41e0ee835aeaf385184150acd25/072_sfm_series_1x.png)

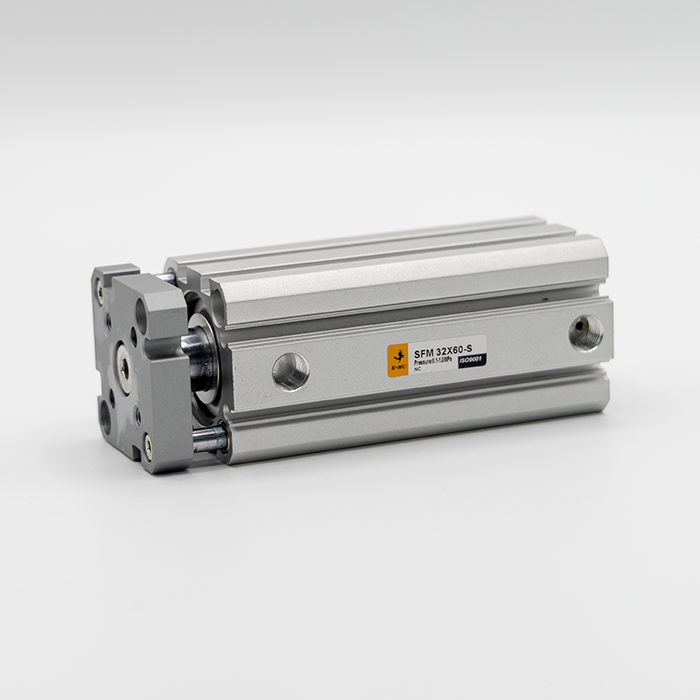

Пневмоцилиндры компактные серии SFM ISO21287
![](https://cdn-ru.bitrix24.by/b19936476/landing/fab/fabb09273a65215025ed43b4f5b12afd/cb_1x.png)
Аксессуары
![](https://cdn-ru.bitrix24.by/b19936476/iblock/865/8650b5c9adf8b4af4b9c82c4cab20f12/FJ-BJ.png)
Наконечники штока
![](https://cdn-ru.bitrix24.by/b19936476/landing/f95/f95c067f43beb30a7670a5be2a67c357/hx_65_1x.png)

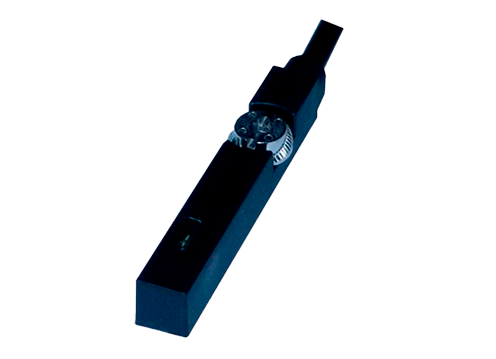

Датчики
FVB |
С |
- |
40 |
X |
30 |
- |
|
- |
S |
- |
- |
||
FVB серия |
|
|
|
|
|
|
|
|
|
|
Материал уплотнений |
||
Тип демпфирования |
|
|
|
||||||||||
C : регулируемое |
|
|
|
||||||||||
Тип цилиндра |
|
|
|
||||||||||
: базовая версия |
|
|
|
||||||||||
В : двухсторонний шток |
|
|
Опрос положения |
||||||||||
J : двухсторонний шток с регулированием хода |
|
|
: без магнита |
S : с магнитом |
|||||||||
Диаметр поршня, мм |
|
|
|||||||||||
32 |
50 |
80 |
|
Регулировка хода, мм |
|||||||||
40 |
63 |
100 |
|
10 20 30 40 50 75 100 |
|||||||||
|
|||||||||||||
Ход, мм : |
|
25 50 75 … 1900 (кратно 1мм) |
|||||||||||
E03-FVBC***- Шток и гайка из нержавеющей стали
