КОМПАКТНЫЕ ПНЕВМОЦИЛИНДРЫ
Компактные пневмоцилиндры — это разновидность пневматических цилиндров, отличающихся уменьшенными габаритами и массой. Они предназначены для работы в условиях ограниченного пространства, сохраняя основные функции стандартных пневмоцилиндров. Компактные пневмоцилиндры широко применяются в автоматизированных системах, где требуется легкость и компактность без потери эффективности.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
ОСОБЕННОСТИ КОМПАКТНЫХ ПНЕВМОЦИЛИНДРОВ:
- Уменьшенные размеры: Корпус имеет небольшую длину, что позволяет использовать их в местах с ограниченным монтажным пространством.
- Разнообразие типоразмеров: Предлагаются варианты с различными диаметрами поршней и ходами, что позволяет подобрать устройство под конкретные задачи.
- Низкий вес: Благодаря легкому корпусу они оказывают минимальную нагрузку на конструкцию.
- Энергоэффективность: Используют минимальный объем сжатого воздуха, что снижает энергозатраты.
- Материалы: Обычно изготавливаются из алюминия или нержавеющей стали, что обеспечивает устойчивость к коррозии и долговечность.
ТИПЫ КОМПАКТНЫХ ПНЕВМОЦИЛИНДРОВ:
- Одностороннего действия: Поршень возвращается в исходное положение за счет пружины или внешней силы.
- Двустороннего действия: Возврат осуществляется за счет подачи воздуха в обе стороны цилиндра.
- С магнитным поршнем: Оснащены магнитом для отслеживания положения поршня с помощью датчиков.
- Без штока (с перекрещивающимися направляющими): Используются для специальных задач, где линейное движение необходимо без выдвижного штока.
ПРЕИМУЩЕСТВА КОМПАКТНЫХ ПНЕВМОЦИЛИНДРОВ:
- Простота установки и эксплуатации.
- Широкий диапазон применения в разных отраслях.
- Высокая надежность даже при интенсивной эксплуатации.
- Совместимость с различными пневматическими системами.
ПРИМЕНЕНИЕ:
- Автоматизированных производственных линиях.
- Оборудовании для сборки, упаковки и транспортировки.
- Роботизированных манипуляторах и станках.
- Системах позиционирования в ограниченных по размеру пространствах.
-
SFКомпактные пневмоцилиндры ISO21287
Диаметр 20 25 32 40 50 63 80 100
Ход: 1...200 мм
Опрос положения
Внешняя резьба или внутренняя резьба -
SADNКомпактные пневмоцилиндры ISO21287
Диаметр 20 25 32 40 50 63 80 100 125
Ход: 1...200 мм
Опрос положения
Внешняя резьба или внутренняя резьба -

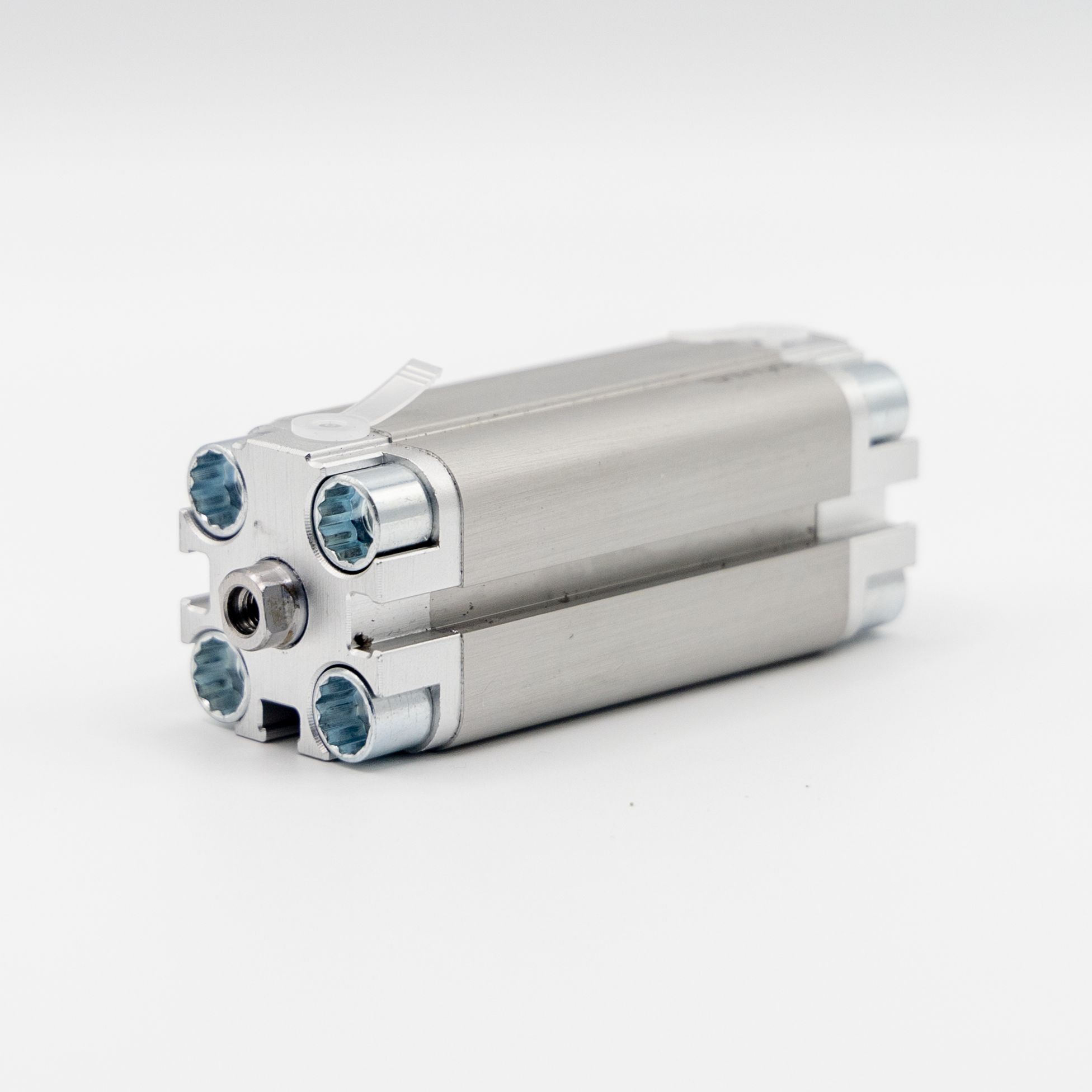

SADVU, SAEVUКомпактные пневмоцилиндры
Диаметр 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм
Длина хода 1 … 400 мм
Усилие 42 … 7363 Н
Двустороннего действия, одностороннего действия,
Опрос положения -

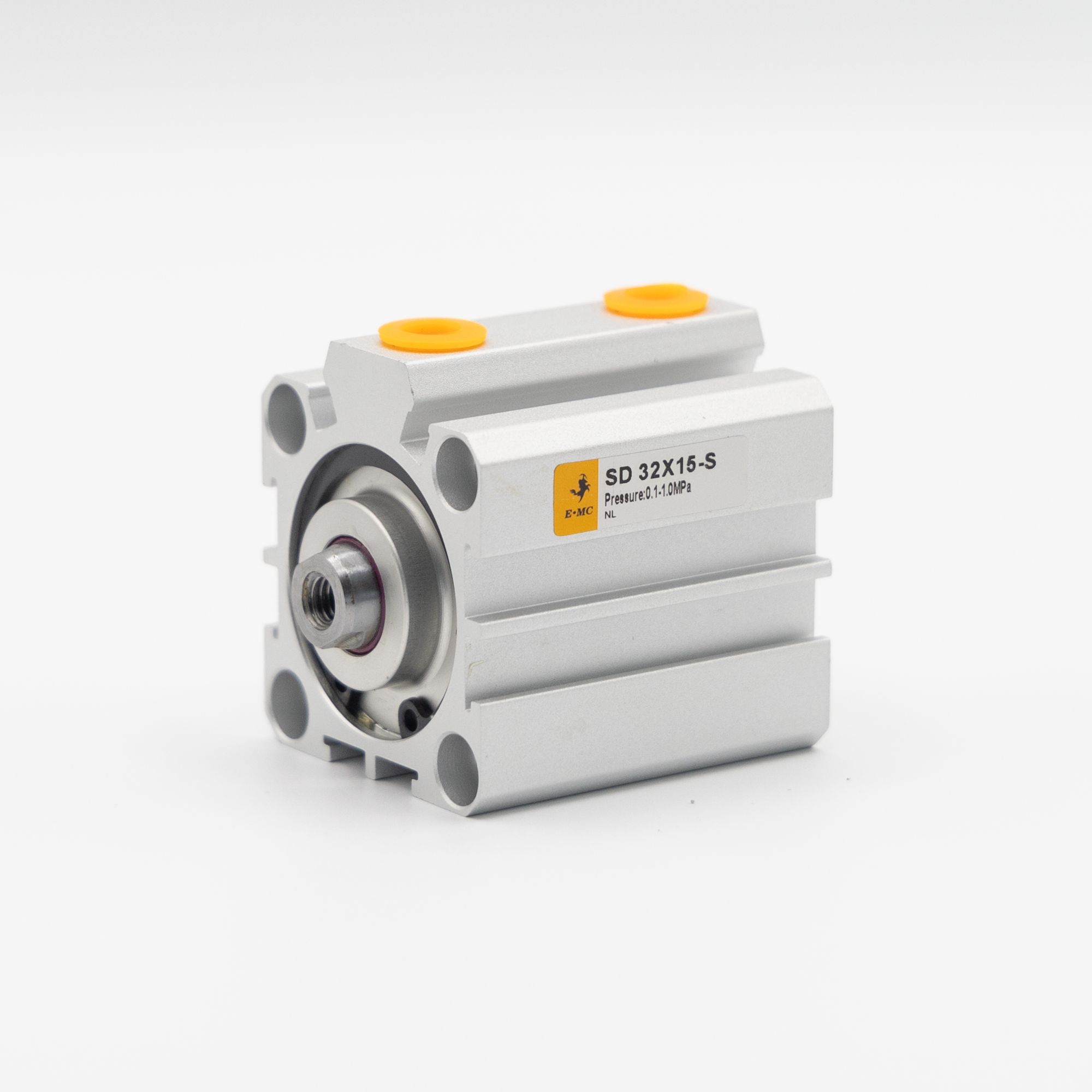

SDКомпактные пневмоцилиндры
Диаметр 12 16 20 25 32 40 50 63 80 100
Ход: 1...200мм
Опрос положения
Фиксированное демпфирование -

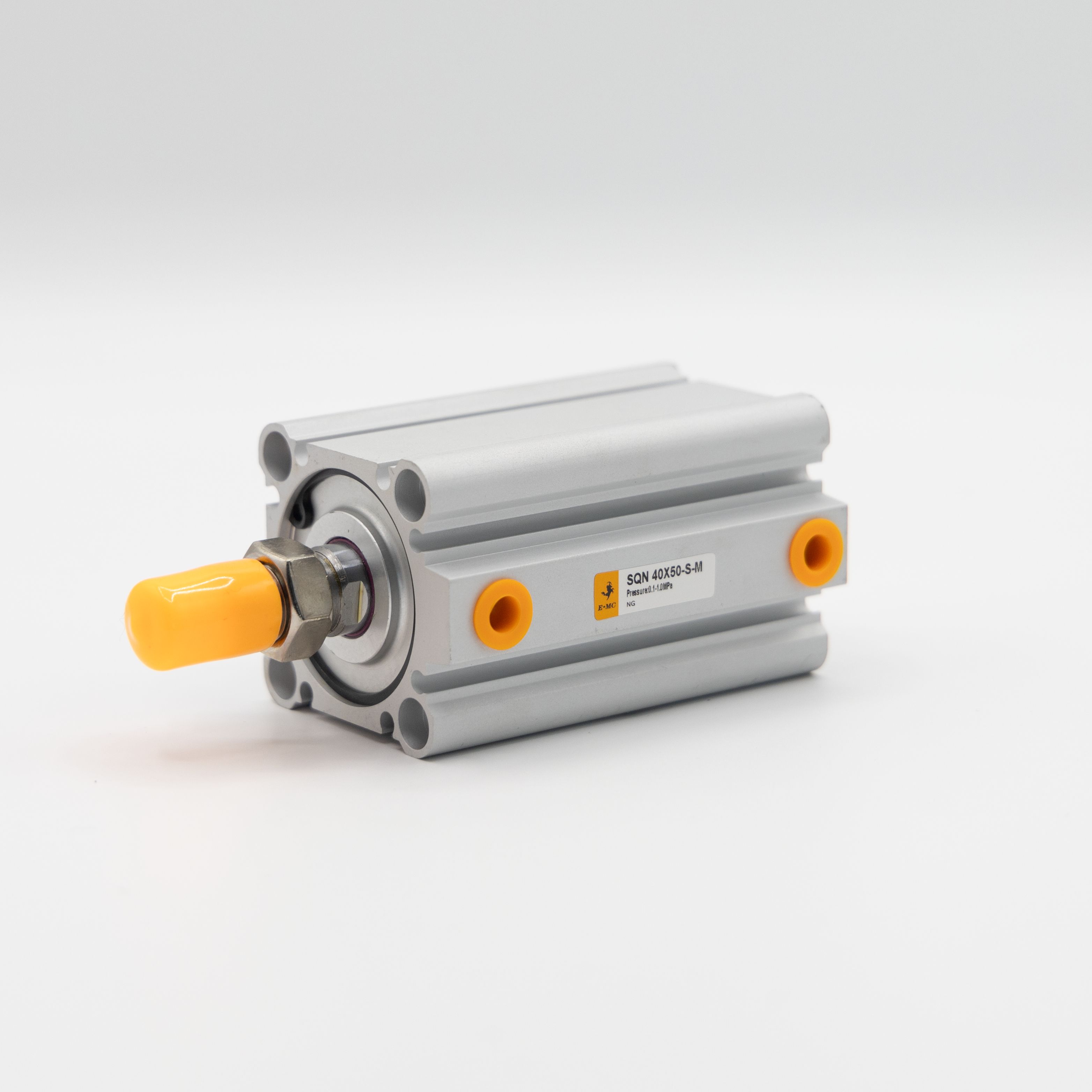

SQNКомпактные пневмоцилиндры
Диаметр 12 16 20 25 32 40 50 63 80 100
Ход: 1...200мм
Опрос положения -

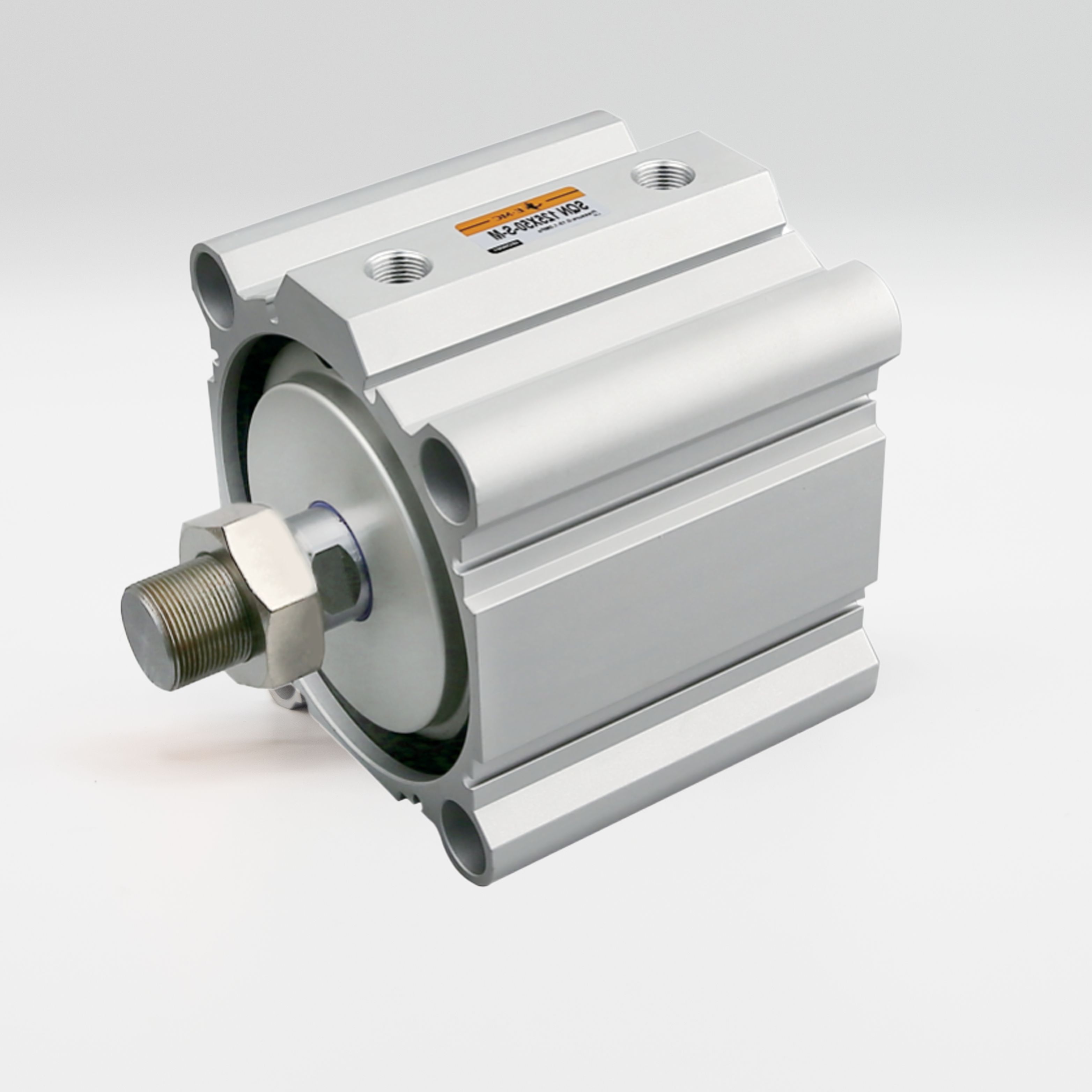

SQNпнемоцилиндры большого диаметра
Диаметр 125 140
Ход: 1...300мм
Опрос положения -
SQКомпактные пневмоцилиндры
Диаметр 12 16 20 25 32 40 50 63 80 100
Ход: 1...200мм
Опрос положения
Фиксированное демпфирование -

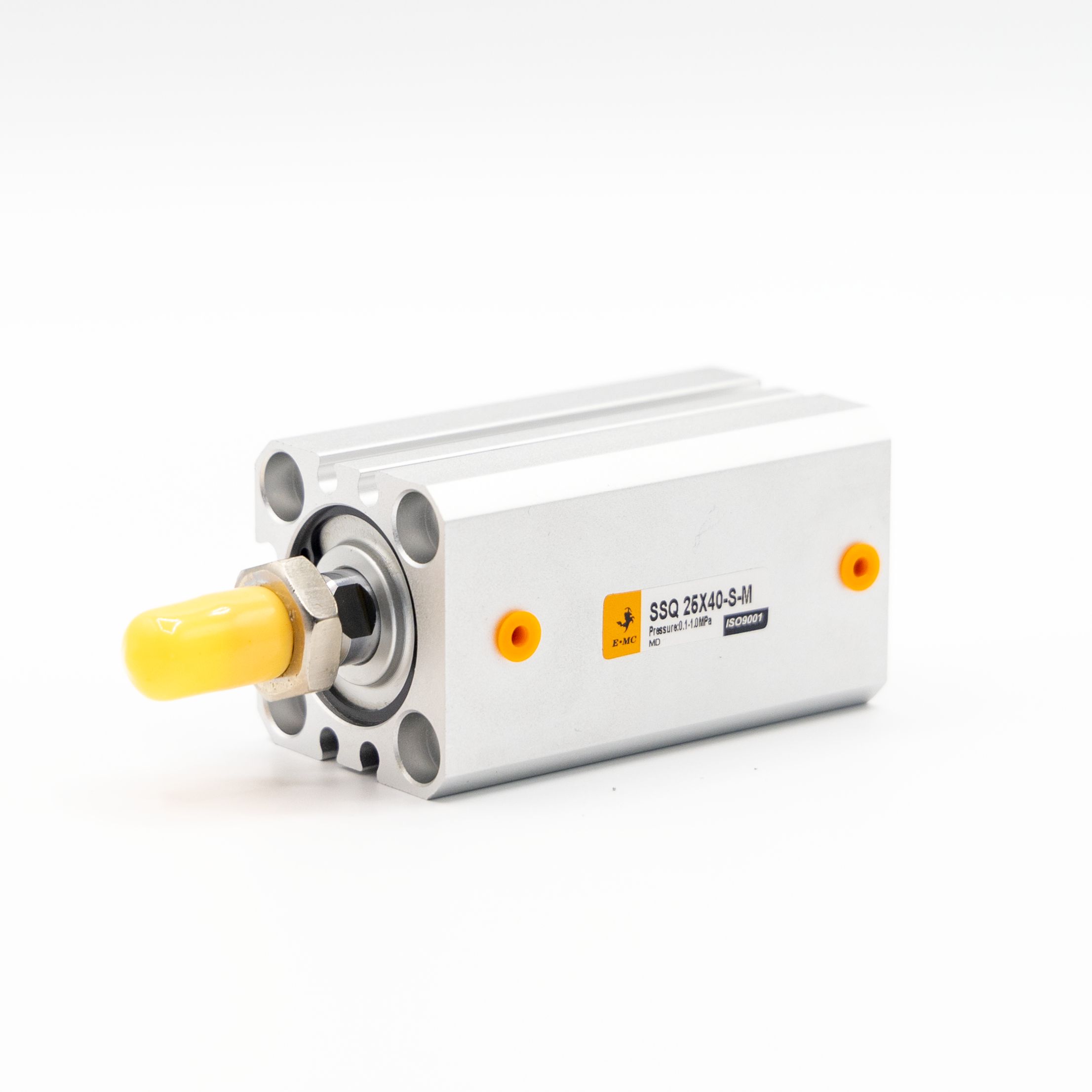

SSQДиаметр поршня: 12 16 20 25
Ход: 1...150 мм
Опрос положения
Внешняя или внутренняя резьба на штоке
