ПНЕВМОЦИЛИНДРЫ С НАПРАВЛЯЮЩИМИ И МИНИСУППОРТЫ
Пневмоцилиндры с направляющими и минисуппорты — это комбинация пневматических цилиндров с направляющими элементами и компактных линейных суппортов, обеспечивающих высокую точность перемещения и устойчивость к боковым нагрузкам. Такие устройства широко применяются в автоматизированных системах, где требуется надежность, компактность и точность.
ОДО КРИОЛА поставляет полный спектр пневматических компонентов производства EMC, а так же других производителей в том числе Festo и SMC
ОСОБЕННОСТИ ПНЕВМОЦИЛИНДРОВ:
- Компактная конструкция: Минисуппорты имеют небольшие размеры, что позволяет использовать их в условиях ограниченного пространства.
- Высокая устойчивость к боковым нагрузкам: Направляющие обеспечивают стабильность и предотвращают деформации при нагрузках.
- Точное линейное перемещение: Минисуппорт гарантирует плавное и точное движение поршня и рабочей каретки.
- Отсутствие вращения: Направляющие исключают поворот рабочей части, что важно для задач, требующих фиксированного положения.
- Широкий диапазон ходов и усилий: Такие пневмоцилиндры можно подобрать для различных приложений — от работы с мелкими деталями до перемещения крупных грузов.
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ:
- Корпус цилиндра: Выполняет основную функцию линейного перемещения под воздействием сжатого воздуха.
- Направляющие: Расположены параллельно цилиндру, обеспечивают устойчивость и предотвращают вращение рабочей каретки.
- Минисуппорт: Компактная платформа, совмещенная с цилиндром, поддерживающая рабочую нагрузку и обеспечивающая плавное движение.
- Рабочая каретка: Соединена с поршнем, служит точкой крепления для инструментов или рабочих элементов.
- Датчики положения (опционально): Магнитные датчики для отслеживания положения поршня и каретки.
ПРЕИМУЩЕСТВА
- Экономия пространства: подходит для установки в компактных системах.
- Увеличенный рабочий ход: длина хода может быть значительно больше, чем у штоковых моделей.
- Низкий уровень трения и износа: повышается срок службы оборудования.
- Устойчивость к боковым нагрузкам: благодаря конструктивным особенностям, можно перемещать тяжелые грузы.
ПРИМЕНЕНИЕ:
- Позиционирование: Для точного перемещения деталей или инструментов в сборочных линиях.
- Манипуляторы и робототехника: Используются в захватных устройствах или перемещающих механизмах.
- Упаковка и сортировка: Подходят для задач, связанных с укладкой, упаковкой и разделением продукции.
- Станочное оборудование: Используются для фиксации и точного перемещения заготовок.
- Машины для тестирования: Применяются для точного позиционирования элементов в измерительных системах.
ТИПЫ МИНИСУППОРТОВ:
- С прямолинейным движением: Обеспечивают движение вдоль одной оси без отклонений.
- С ротационным модулем: Возможность линейного и вращательного перемещения.
- Компактные модели: Разработаны для установки в ограниченных пространствах.
- Усиленные конструкции: Предназначены для работы с большими нагрузками.
-
SFMПнемоцилиндры с направляющей на базе ISO21287
Диаметр 20 25 32 40
Длина ход: 1... 100 мм
Опрос положения
Полный аналог аналог -
SADNGF
Пнемоцилиндры с направляющей на базе ISO21287
Диаметр 20 25 32 40 50 63 80 100
Ход: 1...200 мм
Опрос положения -

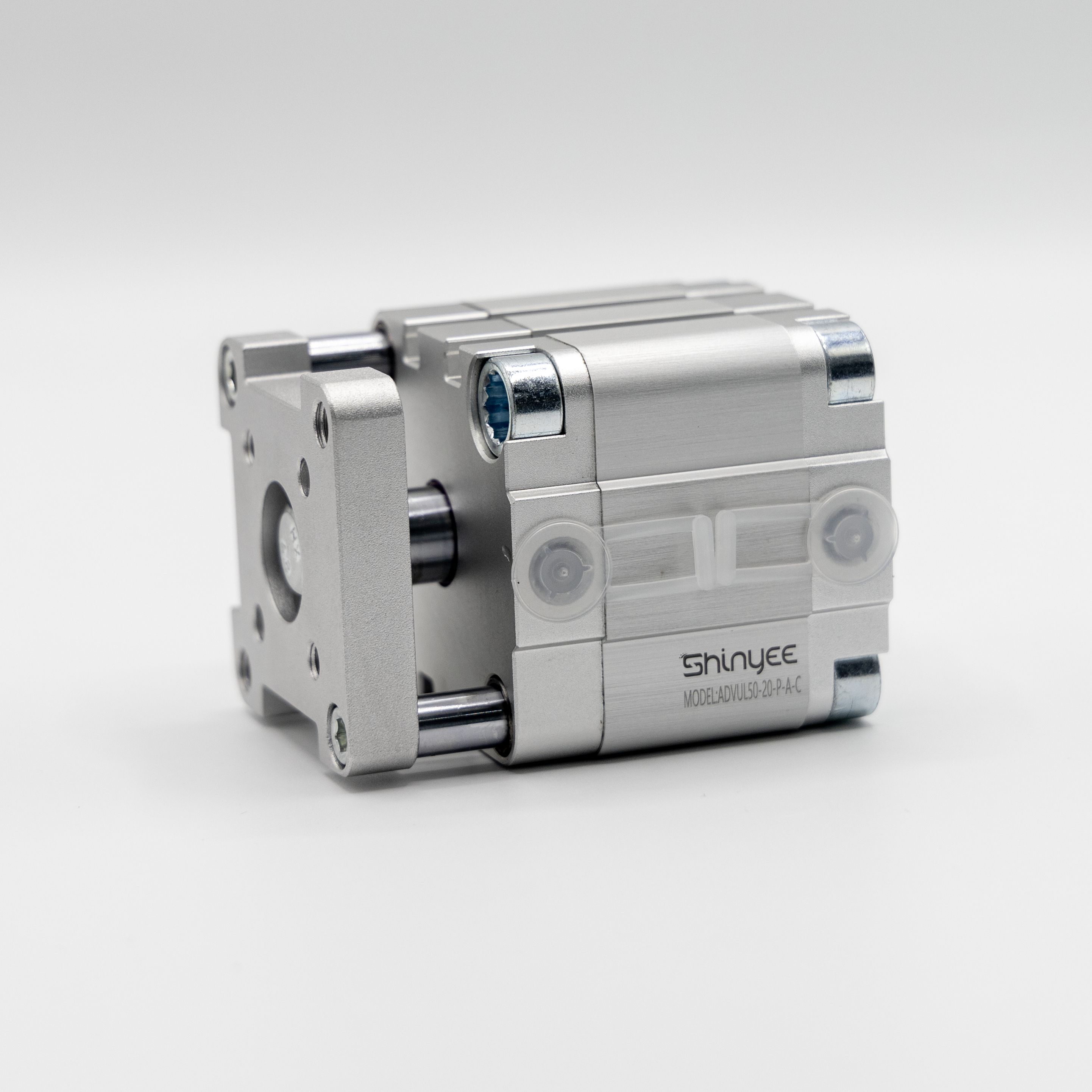

SADVULПнемоцилиндры с направляющейДиаметр 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм
Длина хода 1 … 400 мм
Усилие 42 … 7363 Н -
SQMпнемоцилиндры c направляющейДиаметр поршня: 12 16 20 25 32 40
Ход: 1...100 мм
Опрос положения -

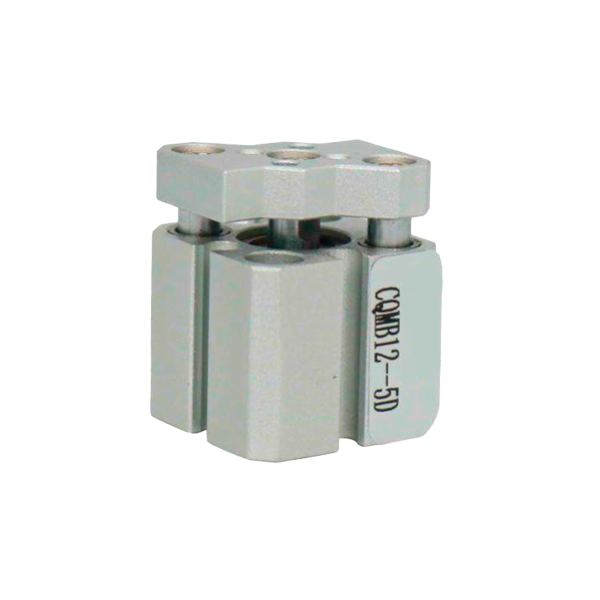

CQMПнемоцилиндры с направляющейДиаметр поршня: 12 16 20 25 32 40 50 63 80 100
Ход: 1...100 мм
Опрос положения -
FENGНаправляющая под цилиндры ISO15552
Диаметр поршня: 32 40 50 63 80 100
Ход: 1... 1900мм
Подшипник скольжения или шариковый -
MGGНаправляющая для круглый пневмоцилиндров -
SGПневмоцилиндр с направляющейДиаметр поршня: 6 10 16 20 25 32 40 50 63
Ход: 1... 250мм
Подшипник скольжения или шариковый -

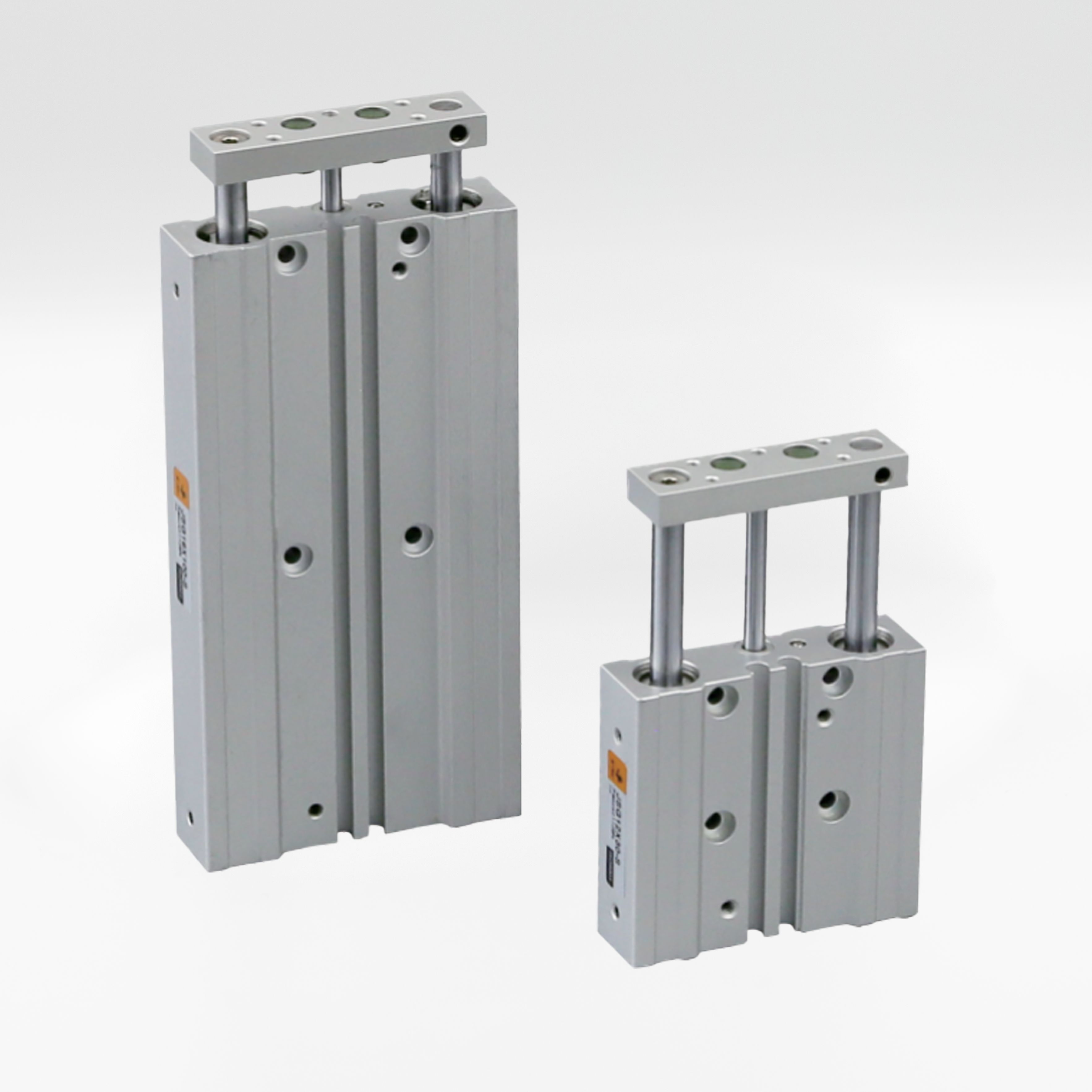

JSGПневмоцилиндр с направляющейДиаметр поршня: 12 16
Ход: 1... 100мм -
ENДвухпоршневой пневмоцилиндр
Диаметр поршня: 10 16 20 25 32
Ход: 1... 200мм -
EXSДвухпоршневой пневмоцилиндр
Диаметр поршня: 6 10 16 20 25 32
Ход: 1... 200мм -

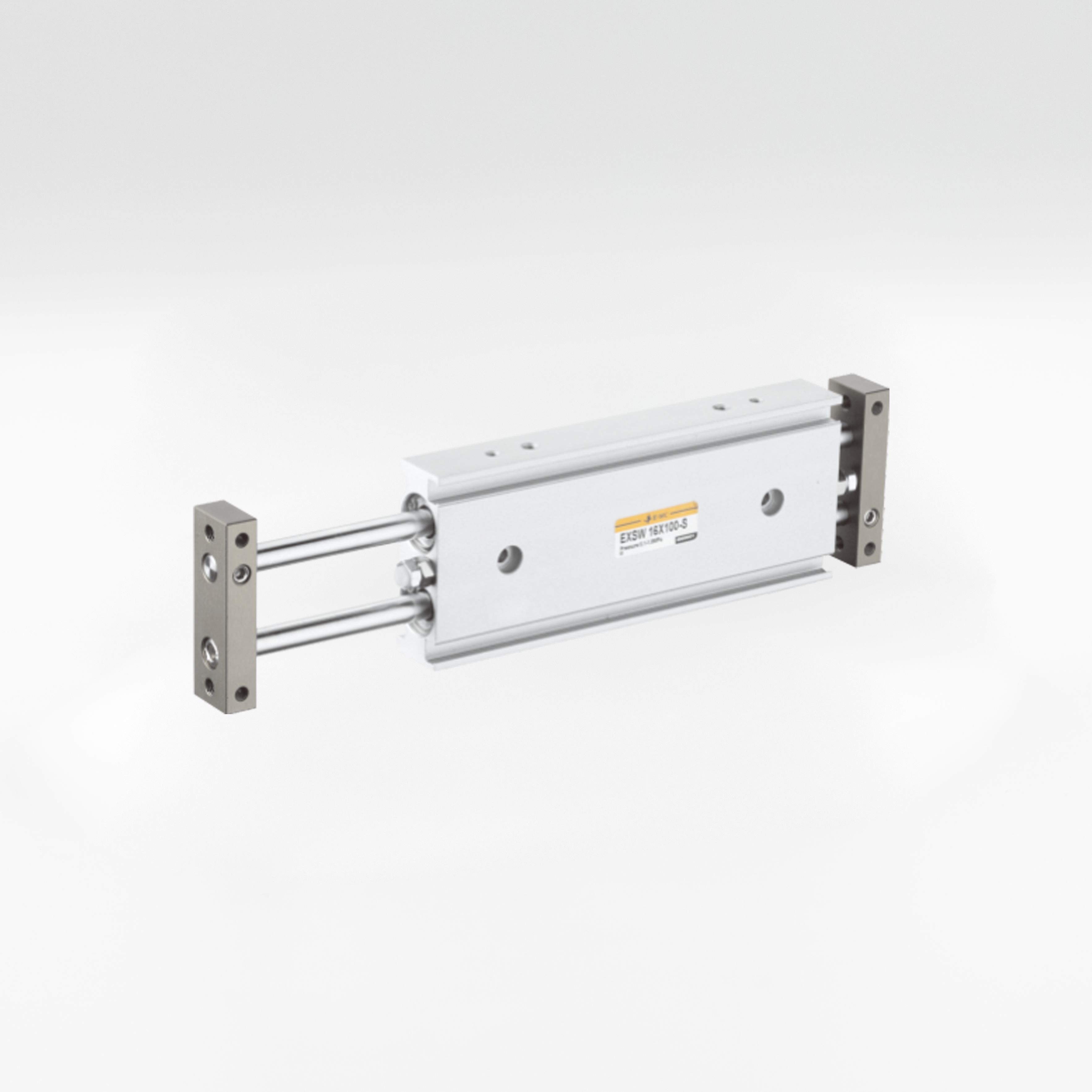

EXSWДвухпоршневой пневмоцилиндр
Диаметр поршня: 16 20 25 32
Ход: 1... 150мм -
EXHМини суппортДиаметр поршня: 16 20 25 32
Ход: 1... 150мм -

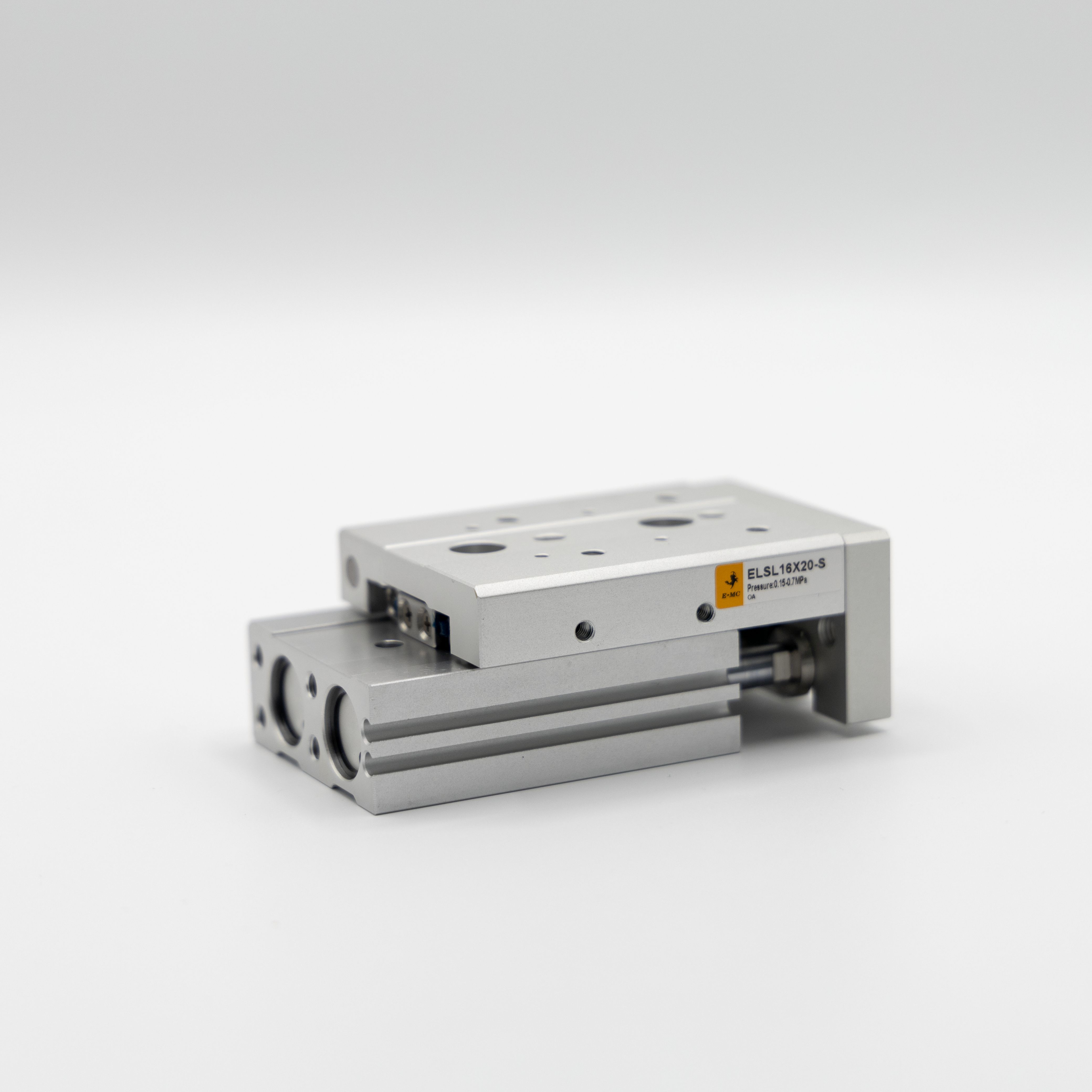

ELSМини суппортДиаметр поршня: 6 8 10 12 16 20 25
Ход: 1... 150мм
Стандартный и симметричный -

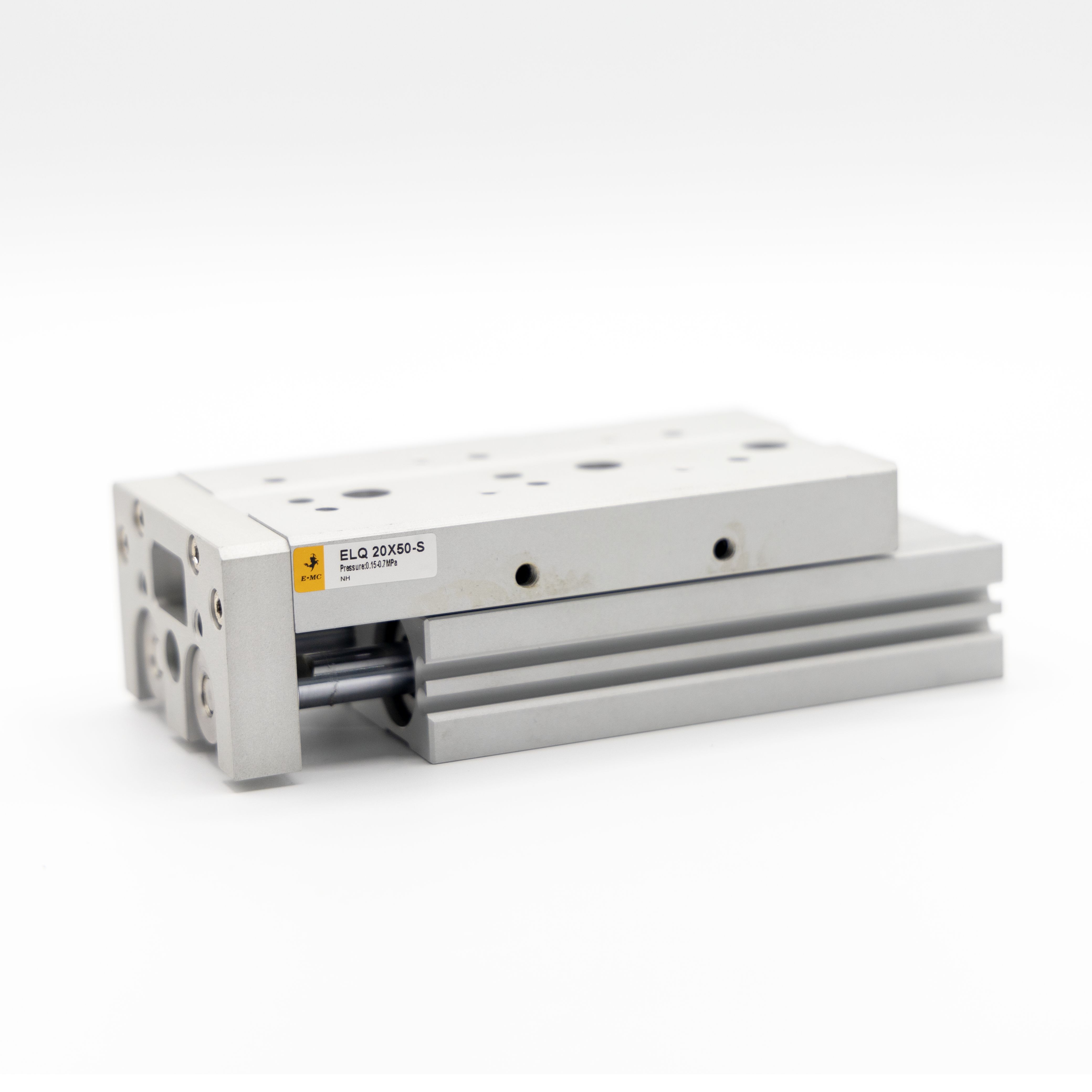

ELQМини суппорт
Диаметр поршня: 6 8 10 12 16 20 25
Ход: 1... 150мм
Стандартный и симметричный -

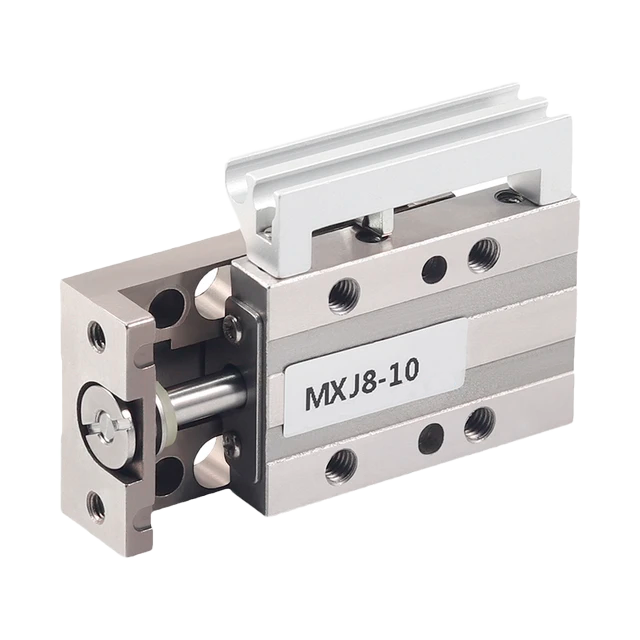

MXJМини суппортДиаметр поршня: 4.5 6 8
Ход: 1... 20мм -

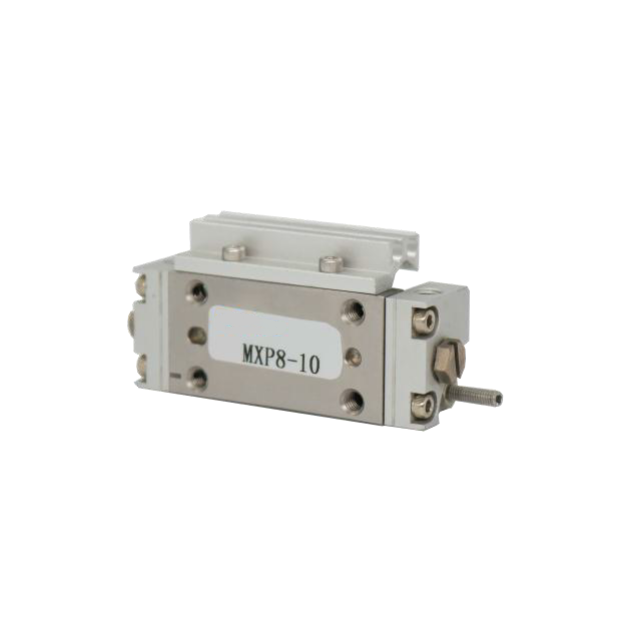

MXPМини суппортДиаметр поршня: 6 8 10 12 16
Ход: 1... 30мм -

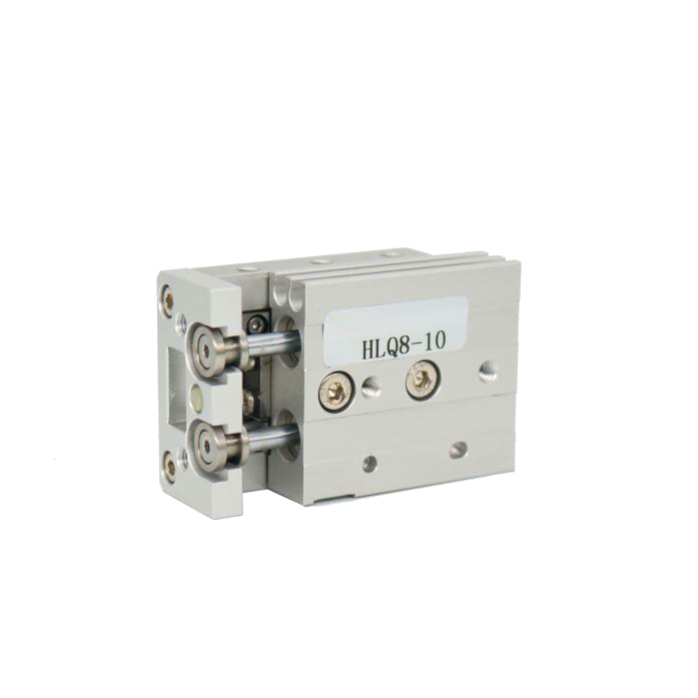

HLQМини суппортДиаметр поршня: 6 8 10 12 16 20 25
Ход: 1... 150мм -

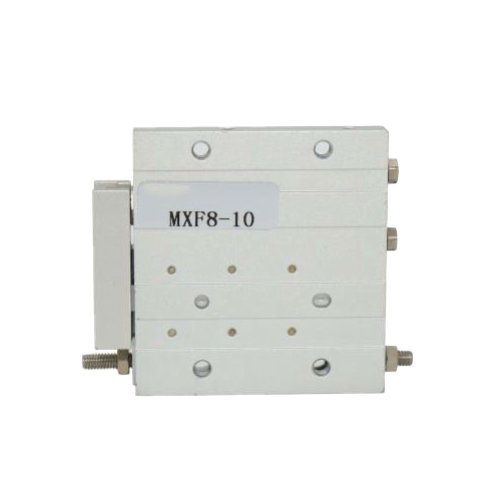

MXFМини суппорт
Диаметр поршня: 6 12 16 20
Ход: 1... 100мм -

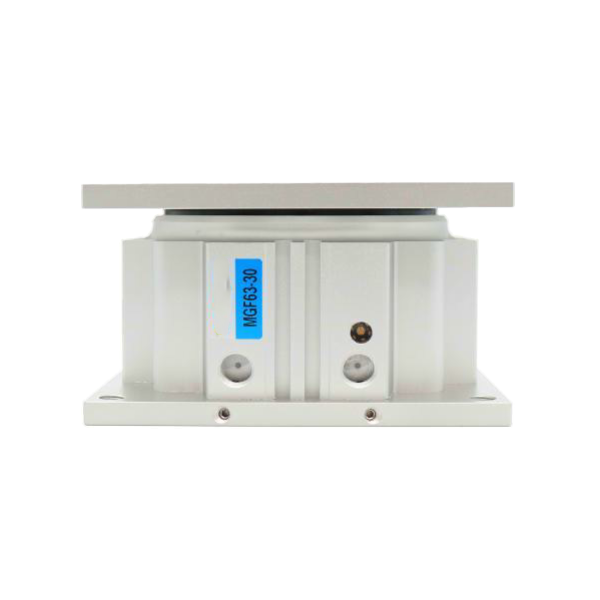

MGFпневматический цилиндр с большим диаметром штока
Диаметр поршня: 40 63 100
Диаметр штока 90 120 160 мм
Ход: 1... 100мм
